CNC旋盤 MS40-8
3軸静水圧多軸

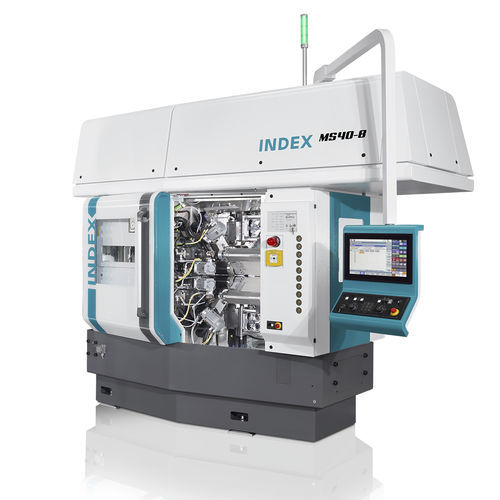

CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 2
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 3
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 4
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 5
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 6
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 7
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 8
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 9
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 10
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 11
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 12
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 13
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 14
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 15
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 16
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 17
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 18
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 19
CNC旋盤 - MS40-8 - INDEX FRANCE - 3軸 / 静水圧 / 多軸 - 画像 - 20
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
CNC
軸の数
3軸
構造
静水圧
スピンドル数
多軸
応用
複雑部品用
性能
高精度
その他の特徴
コンパクト
複合機能
穿孔
直径

40 mm
(1.57 in)

回転速度

7,000 rpm, 8,000 rpm
(43,982.297 rad.min-1, 50,265.482 rad.min-1)

貫通穴のサイズ

40 mm
(2 in)

X軸

82 mm, 85 mm
(3 in, 3 in)

Z軸

120 mm, 150 mm
(5 in, 6 in)

公称出力

最少: 10 kW
(13.6 hp)

最大: 104 kW
(141.4 hp)

最大トルク

31 Nm, 57 Nm
(23 ft.lb, 42 ft.lb)

全長

4,010 mm
(158 in)

全幅

2,142 mm
(84 in)

全高

3,216 mm
(127 in)

重量

10,300 kg
(22,708 lb)

詳細

スライディングガイド付きハイダイナミックスライド(X軸) 静圧サポート付きクイルによる摩耗のないZ軸 バー加工用フロントオープンマシン ロボットによるローディングとアンローディングによるチャック部品加工 リニアハンドリングによる部品排出 C軸付き超高速旋回同期スピンドル スイングアームは3ピースハースカップリングにより加工位置でロックされ、最高の剛性を確保 サーモスタブルスピンドル 当社のトレードマーク スピンドルドラム コンパクトなスピンドルドラムは、3ピースハースカップリングの使用により、各ポジションで最高の精度を保証します。基本は、スピンドルドラムに統合された8つの流体冷却モーター駆動スピンドルで構成されています。無段階速度制御、(ハイダイナミクス)コンパクト設計、メンテナンスフリー、最新のシンクロナスドライブ技術により、高精度のワークピースを保証します。 独立した速度 加工中、各スピンドル位置と各工具刃先に対して、切削中に変化させることのできる最適な速度を常にプログラムすることができます。その結果、より優れたチッピング、最高の加工面品質、短い部品生産時間、長い工具寿命が得られます。これまで多軸機にはほとんど適さなかった高強度材料の加工も可能です。また、ドラムの割り出し中に速度を変更することも可能で、追加の二次加工時間を避けることができます。 機械構成 フルエクステンション 1、2または3軸の14ツールキャリア バックドリルスライド、最大7本。面加工用4本駆動 スライドの複数稼働が可能 加工方向(内側または外側)を決めるのはツールホルダのみ 駆動工具によるクロス加工

---
