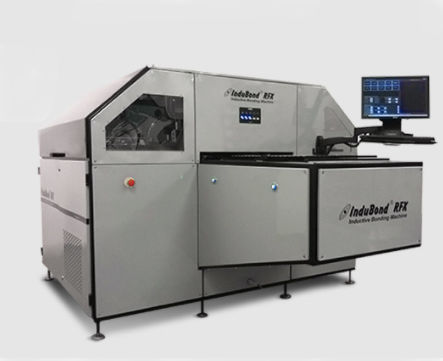

自動チップ用マイクロ シーラー RFX

高精度

InduBond® RFXは、リジッド、リジッドフレックス、フレックスの複雑な多層PCBの製造に関連する重要な要因を改善するために開発された新しいシステムプロセスと装置です。この新世代のInduBond®ボンディングマシンは、最高の登録のための多層スタックアップの任意の場所でボンディングポイントの複数の番号を結合することができます。 ボンディングポイントは、エッジに沿って、または実際の状態や回路イメージエリア内のどこにでも配置することができます。これらのボンディングスポットは、単一のPCBの周りの複数のツーリングピンと同様に、スケールの制約を助けるための仮想ピンとして動作します。 この機械は、リジッド、リジッドフレックス、フレックス多層パネルに最適で、実際にプレスしたすべての新しいラミネート材料を接着することができます。ボンディングポイントはCAD設計のどこにでも配置することができ、機械はガーバーファイルのジョブを読み取り、デコードすることができ、パネル上の各ボンディング位置の座標を自動的に知ることができます。 X軸とY軸に独立した動きを持つ4つのボンディングヘッドは、任意の場所へのアクセスを可能にし、最高の見当合わせのために多くのボンディング位置を必要とする複雑なリジッドフレックスパネルに高速で対応します。 高精度な金型テンプレートは、3本または4本のスロットピン、丸ピン、またはその組み合わせでカスタマイズが可能で、軽量で機械からの取り外しが可能、スタックアップは機械でのレイアップ、または別のレイアップテーブルでのレイアップが可能で、より多くの生産が可能です。また、テンプレートのロードとアンロードの自動化も可能です。弊社の特許技術であるInduBond®の全ての改良点が実現されています。 よりよいスケールの拘束のためのより少ない柔軟な層の寸法歪み。 パネル上での最終的な厚さの安定性が向上しました。
