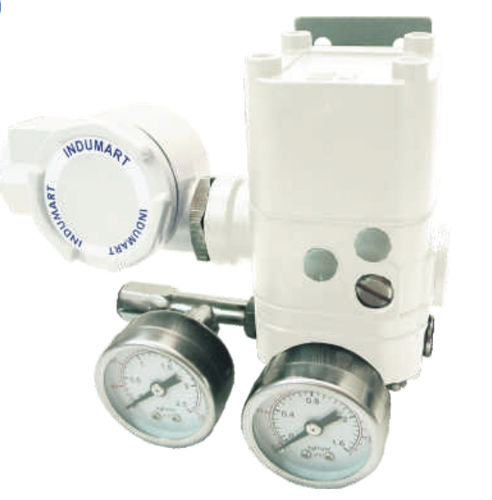

信号変換器 ITP215

電流/圧力4-20 mAインライン

インダマート ITP215電流-圧力（I/P）コンバータは、その4-20m電流入力に正比例した圧力出力信号を生成します。 プレミアムグレードと精密電子部品は、優れた精度、高信頼性、安定した長寿命を保証するために、この装置全体で使用されています。 IPT215シリーズI/Pコンバータは、コイルが曲がりによって磁石の場に懸架されるフォースバランスシステムをベースにしています。 コイルを流れる電流は、コイルの軸方向の動きと屈曲を生成します。 屈曲は、ノズルの端部に対して移動し、ノズルを通過する空気の流れを制限することによってノズルに背圧を作り出します。 このバックプレッシャは、一体型ブースタリレーへのパイロット圧力として作用し、入力（mA）信号を変更することによって、出力圧力は比例して変化します。 このコンバータは、標準で3～15psiまたは0.2～1bar出力に供給されます。 しかし、それは他のさまざまな出力圧力範囲のために注文することができます。 ゼロとスパン（Z&P）の調整は、機器の外側からアクセスできます。 Z&P調整を使用すると、5psi（例：3... 8 psi、3.. 12 psi、4... 10 psi、10... 15 psi、0.2~0.6 bar、0.6~1barなど）、または8 mA（4... 12 mAor 12）の低い入力スパンに対して3... 15 psi出力を持つように調整することができます。20 mA). さらに、コンバータの動作は、現場で逆転する可能性があります。 逆作動では、出力は直接作動モードの反対です。4... 20 mAinputの場合、出力は15... 3 psigになります。 シリーズITP215コンバータは軽量であるため、インラインで取り付け、空気の供給と出力に使用される剛性パイプによって支えられています。
