正確で安定した
インプット:4~20mAまたは0~5VDC
ゼロおよびスパ
ンの調整シングルまたはダブル作動モデル、安全または爆発防止イント
ロダクション

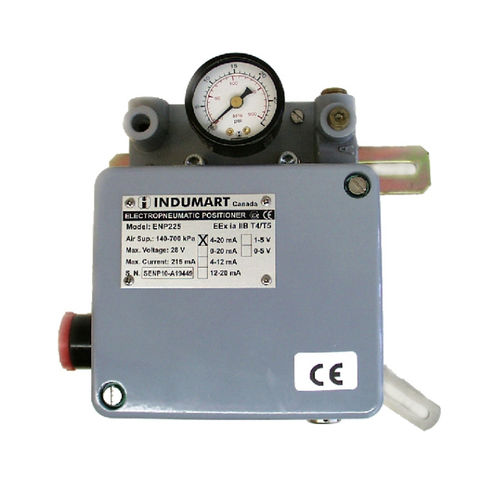

インダマートENP225エレクトロプナンプラシナーは、電気信号(mAまたはVDC)とアクチュエータ(VDC)を比較します。の位置を生成し、0から100psi(0から7バールまで)の空気圧出力信号。
標準の内部カムは、入力信号とアクチュエータストークの間に線形関係を付与するプロファイルを備えています。 プロファイルを変更して、ポジショナのパフォーマンスを最適化できます。 ゼロとスパンの調整は、インストゥルメントの外側からアクセスできます。
この機器は、単動または複動バージョンとしてご利用いただけます。 プロセスに応じて、線形カム、高速カム、低速カム、またはバージンカムプロファイルを指定する必要があります。
ゾーン0グループMAおよびMBおよびIICにとって本質的に安全であることは、ENP225セリエの標準機能です。 オプションで、防爆バリアを使用して機器を注文することができます。 ただし、このオプションは、mA 入力サインを受け入れるモデルでのみ使用できます。
入力4-20 mA(標準)、その他の入力については、
入力信号スパン 8... 20 mA
調整ゼロおよびスパン
入力抵抗 270Ω、0-5 VDC
空気供給圧力20~100 psi(1.4~7 bar)
静的消費量 0.5~1.2 Nm3/h
負荷/排気容量 4 Nm/h @20psi (1.4 bar)
312 Nm/h @ 100 psi (7 bar)
オープンループゲイン 100 分
ストローク制限 15 ~ 100 mm
のカムストークの角度ストーク制限取り付け:55° 方向:90°
出力 0-供給圧力の 100%
アクション直接または逆
周囲温度-20... +80°C
保存温度-40... +90°C
温度ドリフト 0.4% /10°C (-10... +70°C)
供給圧力効果ゼロは、10 kPaの変更ごとに入力スパンの 0.5% をシフトします。
---
