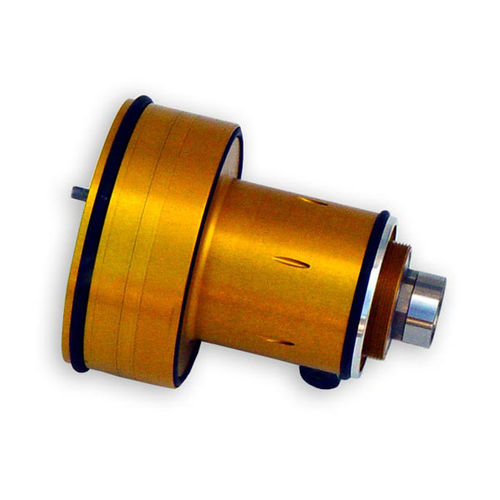

冷却スピンドル 18N001

軸方向放射性

アトマイザーの構造は空気静力学的な空気軸受け、マイクロ ノズルが装備されている半径および軸軸受けに基づいています。噴霧器は空気の放射状のタービンによって動力を与えられます。軸方向の高コントラストエンコーダディスクは、タービン側に取り付けられています。 低運転圧力、低エア消費量の高効率タービン。 空気力学的に改善されたタービンブレードは、空気の流入速度と排気速度に最適なジオメトリを備えています。 タービンエアダクトは、吸気口から翼への圧力損失を最小限に抑えるように設計されています。これにより、タービン翼の圧力上昇につながります。 効果空気消費量20％減 ドライランニング性に優れている ラジアルおよびアキシャルベアリングのすべての表面には、自己潤滑性に優れた特殊なベアリングブロンズ材を使用しています。これにより、ドライランニング特性と耐久性が大幅に向上しました。ハウジングは熱的に分離されているため、ベアリングの形状に干渉しません。 排気ダクトを左右対称に配置することで、スラストベアリングの転倒を引き起こす可能性のある排気側の強い冷却効果(-4℃)を抑制しました。 軸受ブッシュを熱的に分離することにより，軸受ケースの冷却により発生しやすい後部軸受部のラジアル軸受ギャップの減少を防止しています。ロボット使用のためにラジアル荷重に耐える能力を高めた頑丈なエアベアリング。 ラジアル軸受は、軸前端部の耐荷重を82Nとし、ロボット使用時に必要とされる4Gまでの高速度に対応できるようにしました。さらに、スプレーロボット特有の力や動きにも対応できるように装備されています。
