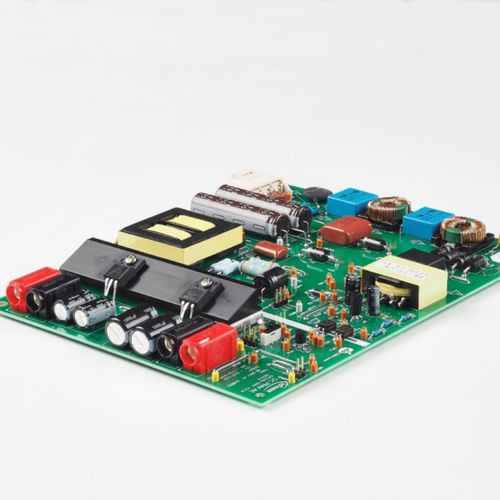

SMDDC/DC 変換器 DEMO-IDP2308-120W

産業用設定可能CE

評価ボードは、出力付きデジタルPFC-LLCコンバータです。これは、インフィニオンの第2世代XDP™ SMPSデジタル・マルチモードPFC-LLCコンボ・コントローラIDP2308によって制御されます。IDP2308は、TV電源システムやその他の一般的なSMPSアプリケーションで使用されるスイッチモード電源用に特別に設計されています。 機能概要 マルチモードPFC設定可能PFCゲートドライバ 同期PFCおよびLLCバーストモード制御 構成可能な非線形LLC VCOカーブ 設定可能なソフトスタート HVピンを介したVAC入力電圧検出とXキャップ放電 利点のまとめ 統合された600Vスタートアップ・セル コアレス・トランス技術に基づく統合フローティング・ドライバ より高い効率曲線を実現するデジタル・マルチモード動作 直接Xキャップ放電機能と高度なバーストモード制御により、低スタンバイ電力をサポート 内蔵スタートアップ・セルとバースト・モードにより補助電源を排除 通信および回路内コンフィギュレーション用UARTインターフェース 幅広いパラメータに対する1回のプログラミング機能による柔軟なデザインイン 部品リスト XDP™デジタルマルチモードPFCおよびLLCコンボコントローラ（IDP2308 600V CoolMOS™ CEパワーMOSFET（IPD60R400CE、IPD60R1K5CE） 対象アプリケーション LCD-TV電源 一般SMPS
