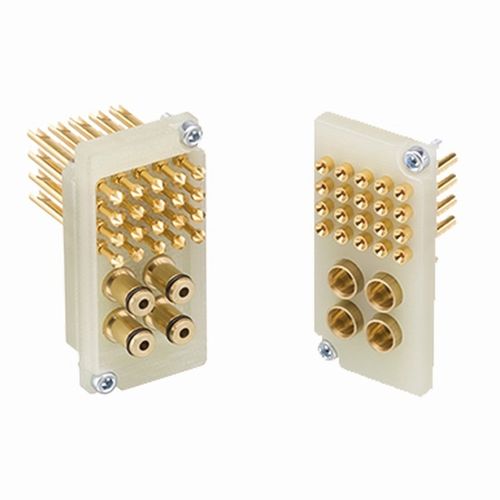

ピンヘッダー SB Series

インターフェース・ブロック（SB）は、内部、外部、お客様固有のインターフェースにおいて、試験装置と試験システム間で確実に信号を伝送するために使用されます。INGUNでは、信号、大電流、高周波、光ファイバー、空気圧、混合、HSD、特殊ブロックなど、さまざまなバージョンをご用意しています。 いずれも次のような特長があります： -コンパクトで堅牢な設計 -信頼性の高い信号伝送 -高い接触・伝達品質 -均一で低レベルの接触抵抗 -内部、外部、および顧客固有のインターフェースの接続 -迅速、簡単、正確な取り付け -耐用年数（実験室条件下）：80,000負荷サイクル（大電流ブロック）、300,000負荷サイクル（信号ブロック） 信号伝送は、互いに対向して取り付けられた2つのインターフェース・ブロック間で行われ、その取り付け面間の作動距離は15.1±0.5mmに設計されています。いずれの場合も、一方のインターフェースブロックにはスプリング式テストプローブが装填され、他方のインターフェースブロックには硬質接触端子が装備されています。空気圧/光ファイバーケーブル、HSDカップリングも利用可能です。これにより、均一で低レベルの接触抵抗を確保しながら、継続的に高レベルの接触品質と信頼性の高い信号伝送を実現します。インターフェース・ブロックの外形寸法は同一です。
