圧力試験用ベンチ

漏れPLC制御コンピュータ制御

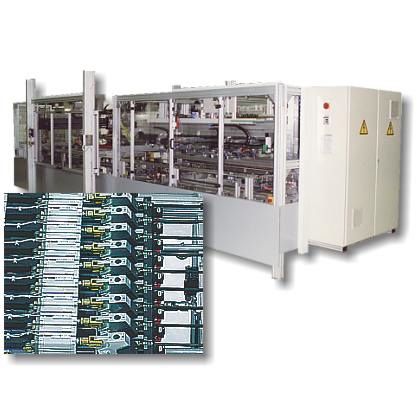

顧客専用のオペレータインターフェイスを備えたリークテスト用のPLCおよびコンピュータ制御のテストベンチは、多くのタスクにとって理想的なソリューションです。これは特に以下のような場合に当てはまります。 テストピースの種類が多岐に渡り、異なる手順やパラメータセットが必要な場合 圧力曲線、時間、機械的および電気的な値など、多数の異なる測定を行う必要がある。 プロセスチェックやドキュメント作成が必要な場合 例 I 商用車用ブレーキ部品のコンピュータ制御によるリークテスト。すべての調整とテストの手順が完全に自動化されている。 - シールテスト - フローテスト - 圧力と時間のテスト - コントロールユニットの設定 - 機能テスト 例 II 電気集塵機ラインの高圧リークテストを3回全自動で行う。ラインの長さは300mm～2,400mm。測定データはSiemens S7 / 300経由でSiemens OP 17 Controlにより視覚化されます。 - 手動および自動運転 - 測定分解能 1 Pa - 200バールの高圧測定技術 - テストされた「良品」チューブのマーキング - 合格、不合格に応じて強制排出 部品 - 生産ユニットからのラインの自動受け入れ - ラインの長さが変更された場合のシール装置の自動操作 - 生産工場からの搬出とテストステーションへの通過のための横方向の移動 例III ブレーキホース、異なる長さのライン、接続部品の10倍の半自動高圧リークテスト。 - テストピースの自動調整 - 異なる接続形状に対応するクイックチェンジシステム - 不合格品は強制排出 - 200barの高圧を発生 - 人間工学に基づいて設計されたテストピースの取り付け部
