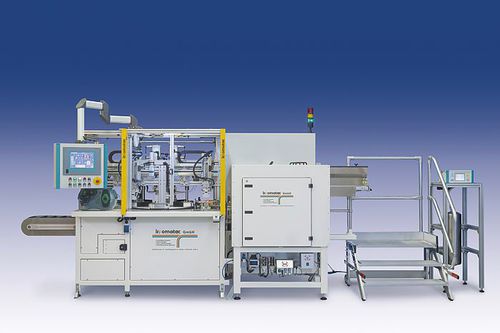

例I
8種類の圧力スイッチハウジングのヘリウムリークテストを全自動で行い、8種類のテストピースを円形のコントロールパネルで操作。
サイロ経由で部品を供給し、振動コンベアを使って売れ筋の種類を分離。オプションで小バッチのローディングとチャネリングが可能。全てのステーションを迅速に交換することができるため、15分以内にタイプを変更することができます。
- 全自動テストベンチ
- 自動テストピース適合
- サイクルタイム 2.1/part
- 試験圧力 25対真空
- 検出限界 1 x 10-6 mbarl/s
- 最大8個まで受け入れ可能
製品関連 シーリングツール付きヘリウムチャンバー
- innomatec Helimix 100-20 ヘリウム/エアーミキシングステーション
- 新タイプのセットアップ手順を15分以内に実行可能
- インフォマーカーとポインターによる正しいパーツの自動マーキング
- カメラシステムによる部品のマーキング確認
- ベルトコンベアによる自動排出システム
- 真空ポンプと測定センサーは、ベースフレーム上のテストベンチの下に配置され、メンテナンスが容易です。
- 試験圧を発生させる電動式高圧シールユニット
- 部品の梱包用バーコードラベルを作成するラベルプリンター
例II
自動車排気ガス熱交換器のシングルヘリウムリークテスト チャンバーカルーセルにより、迅速なセットアップと低システムダウンタイムを実現
- 自動テストピース適合
- 製品に関連するヘリウムチャンバーに最大4個まで受け入れ可能、シールツール付き
- 新しいタイプへのセットアップも数秒で可能です。
- 正しい部品への自動マーキング
---
