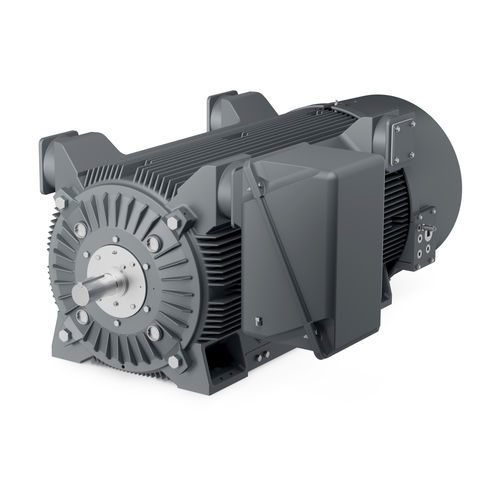

NEMAモーター HV AboveNEMA

AC誘導> 1000 V

困難な用途向けの高電圧モーター最大20 MW (27,500 HP)までの横型AC誘導モーターと、最大6 MW (8,000 HP)までの縦型ACモーターがあり、電圧範囲は460～13,200 Vで、幅広い重工業用途に対応します。 ステーターシステム 密閉型エポキシマイカ設計を特徴とする巻線ステータ絶縁システムは、NEMA MG1-20規格に適合し、それを上回る究極の電気的保護と機械的強度を提供します。これにより、モータは可変周波数ドライブ用途で優れた性能を発揮し、高速スイッチング速度や反転要件に対応できます。ステータコアのラミネーションは、電気的および磁気的性能を最適化するため、高品位C5コアプレート珪素鋼から打ち抜かれています。 ローターシステム 実績のあるローターシステムは、重負荷を確実かつ効率的に伝達するために、堅牢な中炭素鋼シャフトと高品位アルミニウムまたは銅材料で設計されています。コアを冷却するためにコアラミネーションにアキシャルベントがあり、ノイズと振動を最小限に抑えるためにフル動作速度でダイナミックバランスが取られています。 フレーム・システム 高グレードの鋳鉄製とスチール製のフレームは精密機械加工され、ローターとステーターの正確なアライメントを保証し、ベアリングの長寿命、低振動、高調波を実現します。 ベアリングシステム 摩擦防止（ボール）ベアリングとスリーブベアリングは、両端にラビリンスシールがあり、潤滑油の移行を防ぐために通気性があります。シャフト電流による損傷を防ぐため、両側が絶縁されています。潤滑油のレベルを監視し、維持するために、サイトゲージとコンスタントレベルオイラーが用意されています。
