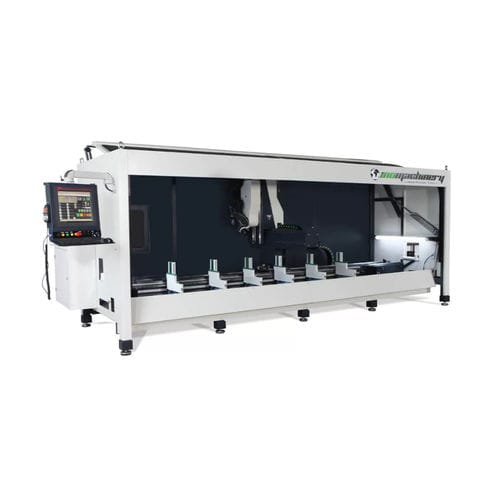

4軸マシニングセンタ Ino CALIFORNIA

縦型ブリッジアルミニウム用

X-Y-Z-Aの4軸制御のコンパクトデザインCNCプロファイルマシニングセンタです。主にアルミ形材を加工するために設計された機械です。また、アルミ以外の軽合金プロファイルも専用カッターで加工できます。 高速エレクトロスピンドルを搭載したブリッジは、駆動部とは別にブラシレスサーボモータによりリニアガイド上を移動し、あらゆる形状のプロファイルを加工することが可能です。エレクトロスピンドルは、駆動部とは独立して0～180度まで回転し、任意の角度で加工することができ、7つのポジションを持つツールチェンジマガジンからツールを交換することができます。 CADCAMソフトは、"ino machinery "のプロファイルマシニングセンター用にカスタマイズされたツールです。 空気圧式基準点は、機械の作業サイクルに応じて自動的に上下に傾きます。 6個のプロファイルクランプユニットがあり、CadCAMが決定した場所に合わせてオペレーターが手動で位置決めします。クランプの自動位置決めオプションにより、ブリッジはクランプ自体を位置決めすることも可能です。 キャビンの筐体カバーは、機械の加工中と加工停止時に自動的に上下に動きます。 この機械は、プロファイル加工用にカスタマイズされたソフトウェアと連動しています。 プロファイル加工ソフトウェアにより、加工されるプロファイルのDxf図面がオペレーターによってインポートされ、画面上に3Dで表示されます。 プロファイルの長さを入力し、各穴や溝、自由形状をマクロとして記録し、プロファイルに行う操作としてこれらのマクロを導入します。これらのマクロを選択し、プロファイルに配置します。
