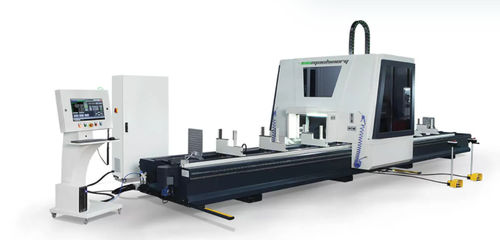

4軸マシニングセンタ Ino XP 8000

旋回スピンドルブリッジガントリータイプ

ino XP 8000は、プロファイル加工用のガントリー型4軸CNCマシニングセンターです。Maxi-Steelタイプの特別強化された機械本体は、巨大な剛性と柔軟性を持ち、0.1mm/1mの精度で350mmX350mmのプロファイルを80mt/minのX軸速度で加工します。重いボディとガントリータイプのマシニングブリッジにより、最も重いアルミ形材はもちろん、焼入れ鋼やステンレス形材も加工することができます。 クランプユニットはコラムによって自動的に移動し、データはプロファイル図面からGコードを生成する3D CADCAMプロファイル加工ソフトウェアから収集されます。すべてのプロファイルデータは、ソフトウェアを通じて非常に簡単にdxfやdwgファイルからインポートできます。加工作業は、ドリルやフライスのための準備されたマクロを使用してプログラムすることができます。この機械は7.5kWの24,000rpmのスピンドルを搭載しており、様々な厚さの材料に合わせて回転数を調整できます。 高速スピンドルは、A軸で0から180までの全中間度の回転が可能です。ブラシレスサーボモーターとサーボドライバーが、CNCコントローラーを介してすべての軸を制御します。本物のCNCコントローラは、3D CAD-CAMプロファイル加工ソフトウェアからGコードの処理データを収集しており、すべての軸の動きは非常にスムーズに調整され、完璧に制御されている 自動工具交換装置のマガジンは、マシンカバー内のスピンドルのすぐ隣に設置されています。ツールチェンジャーはスピンドルと一緒に移動するので、ツール交換の時間を無駄にしません。ツールチェンジャーマガジンの中には、ディスクカッターの直径300mm、カッタービットの長さ200mmまでの多くのツールを置くことができます。この巨大なツールは、オペレーターが多くの加工問題を非常に簡単に解決するのに役立ちます。
