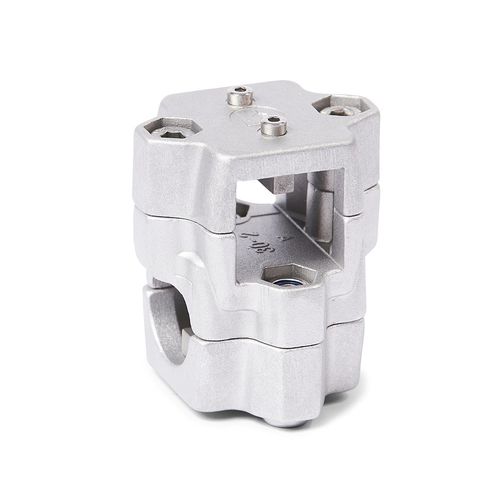

円形管継手 KM.Z

十字形正方形鋳造アルミニウム製

アルミダイキャスト製のクロスリニアユニットコネクターKM.Zは、切削加工により部分的に加工されたクランプポイントとガイドエレメントのボアを備えています。ボアは平面内でオフセットされ、角度をつけて配置されています。 の90°になります。 リニアユニットのガイドチューブとともに、ガイドエレメントボアは、遊びを少なくするために調整し、クランプすることができる強固な円形または角形のリニアガイド機構を形成しています。パススルー・ボアのセンタリング・ブッシュは、軸方向の遊びをなくします。ドライブキーは、リニアユニットの直線運動をリニアユニットコネクタに伝達します。 設計によっては、移動させる部品をガイドエレメントに固定するか、ガイドエレメント自体を使用場所に設置し、リニアユニット全体が一緒に移動するようにします。ガイドエレメントは、六角穴付きネジや調整可能なハンドレバーで、ガイドエレメントの内径やクランプポイントを小さくすることができます。 調整可能なハンドレバーは、工具を使わずに繰り返しクランプするためのものです。HSKの名称のもと、個別に使用できるほか、他のデザインも用意されています。工具で操作する六角穴付きボルトに比べ、アジャスタブルハンドレバーはレバーの長さが短いため、達成できるクランプ力は低くなります。
