円形管継手 FK.E

ステンレス網製鋳鉄製調整可能

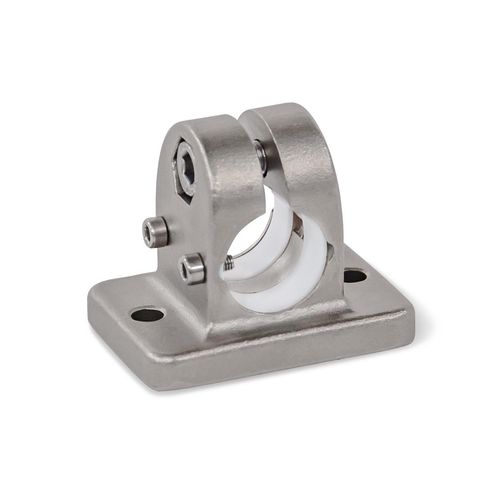

精密鋳造ステンレス鋼製のフランジ付きリニアユニットコネクターFK.Eは、切削加工により加工されたスリット穴があり、スライドインサートの有無は問いません。これは、フランジ面に平行な面に配置されています。 リニアユニットのガイドチューブとともに、ガイドエレメントボアは、遊びの少ない調整とクランプが可能な強固な直線ラウンドガイド機構を形成します。ドライブキーは、リニアユニットの直線運動をリニアユニットコネクターに伝達します。 設計によっては、移動させる部品をガイドエレメントに固定するか、ガイドエレメント自体を使用場所に設置し、リニアユニット全体が一緒に移動するようにします。ガイドエレメントを固定する部分には、六角穴付きボルトや調整可能なハンドレバーがあり、ガイドエレメントの内径を小さくすることができます。 調整可能なハンドレバーは、工具を使わずに繰り返しクランプするためのものです。HEKの名称のもと、個別に使用できるほか、他のデザインも用意されています。工具で操作する六角穴付きボルトに比べ、アジャスタブルハンドレバーはレバーの長さが短いため、達成できるクランプ力は低くなっています。
