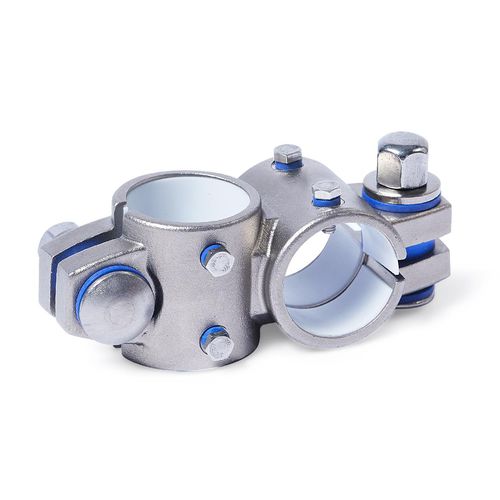

円形管継手 KE.Z

十字形ステンレス網製鋳鉄製

精密鋳造ステンレス鋼製のクロスリニアユニットコネクターKE.Zは、スリット状のクランプポイントと切削加工により加工されたガイドエレメントのボアに、スライドインサートを装備しています。ボアは平面内でオフセットされ、90°の角度で配置されています。 リニアユニットのガイドチューブとともに、ガイドエレメントボアは、遊びの少ない調整とクランプが可能な強固な直線ラウンドガイド機構を形成します。ドライブキーは、リニアユニットの直線運動をリニアユニットコネクターに伝達します。 設計によっては、移動させる部品をガイドエレメントに固定するか、ガイドエレメント自体を使用場所に設置し、リニアユニット全体が一緒に移動するようにします。ねじ部では、キャリッジボルトとキャップナット、または調整可能なハンドレバーによって、ガイドエレメントの内径やクランプポイントのサイズを小さくすることができます。Bタイプは、ネジ部にシールが付いています。 調整可能なハンドレバーは、工具を使わずに繰り返しクランプするためのものです。HEKの名称のもと、個別に使用できるほか、他のデザインも用意されています。工具で操作する六角穴付きボルトに比べ、アジャスタブルハンドレバーはレバーの長さが短いため、達成できるクランプ力は低くなっています。
