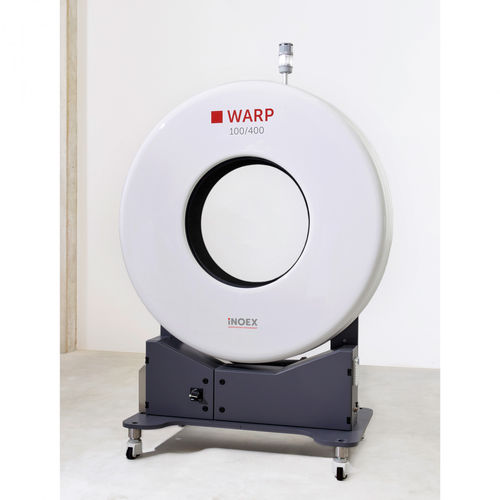

厚さ測定システム WARP 100

直径調整用光学

WARP 100は、最大38測定点、19軸で肉厚と直径を測定するインラインパイプ測定システムです。毎秒1100回以上の測定により、隙間のない測定が保証されます。これは、圧力管やガス管など高い品質が要求されるパイプでは特に重要です。100%カバーする最大ライン速度は11.8 m/分です。WARP 100には3つのサイズがあり、直径25～630 mmの範囲の測定に使用できます。静的センサーはパイプの周囲に配置され、パイプを平行に連続測定します。特別に開発された光学系により、レーダー波の焦点をパイプの中心に合わせることができます。センサーは、測定スポットが重なるように配置されているため、押し出し方向で近接した測定範囲が確保されます。測定された肉厚、直径、楕円度、偏心、およびプロセス条件（たるみなど）は正確に記録され、文書化され、さらに自動プロセス制御に使用されます。 さらなる利点/特徴 直径25～630 mmのパイプを100%カバーする測定範囲（3サイズ） 肉厚範囲2～125 mm (材質による) 管内の薄い部分の検出 仕様に沿った製造の100%文書化
