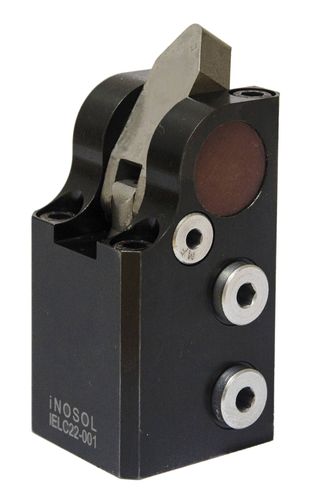

複動式油圧ちょうつがいクランプ IELC series

偏心レバークランプ 油圧, 250バール, 複動 - 空圧検出を含む - レバーは硬化させてはならない - トップフランジとボトムフランジ - ネジとOリングによる接続 - 干渉の少ない輪郭 - コンパクトなデザイン 偏心レバークランプは、複動式の圧力シリンダーで、クランプレバーが偏心して取り付けられた回転ポイントの上を移動してワークをクランプします。 使用上の推奨事項 偏心レバークランプは、比較的高いクランプ力を持ち、底面積が小さいので クランプ力が比較的高く、底面積が小さい。このような理由から、このソリューションは このソリューションは、高出力の機械や困難なスペースに適しています。 スペースに適しています。 オイルの供給は、穴の開いたチャネルまたはユニット式のネジM10x1を介して行います。 ねじM10x1を使用します。 クランピングシリンダーを設置する際には、フランジ面を機器の高さに合わせて ワークの高さに合わせてフランジ面を調整する必要があります。 ワークの高さに合わせる必要があります。 このクランプは、クランプレバーの横方向の旋回がない場合に特に適しています。 クランプレバーの横方向の旋回ができない場合に適しています。 流量は約1.8リットル/分を超えないようにしてください。 お客様のテンションレバーを使用する場合は、以下の点にご注意ください。 お客様のテンションレバーを使用する場合は、スラストボルトを装備するか、クランピング／サポート面を硬化させる必要があります。 支持面に硬化処理を施す必要があります。 サイドグースネックのクランプレバーの使用は推奨しません。 推奨しません。
