ダイヤフラム式バルブ VEEVALV
手動式空圧式制御

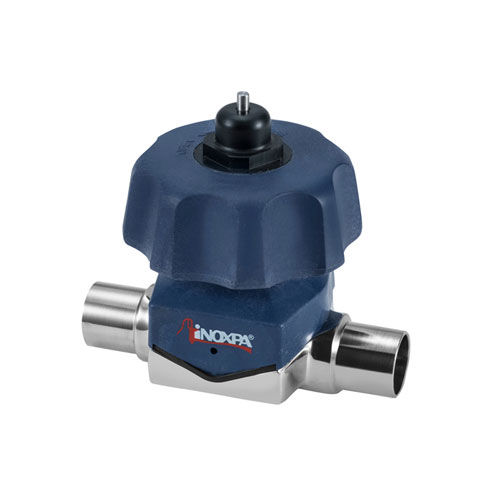

ダイヤフラム式バルブ - VEEVALV - INOXPA - 手動式 / 空圧式 / 制御
ダイヤフラム式バルブ - VEEVALV - INOXPA - 手動式 / 空圧式 / 制御
ダイヤフラム式バルブ - VEEVALV - INOXPA - 手動式 / 空圧式 / 制御 - 画像 - 2
ダイヤフラム式バルブ - VEEVALV - INOXPA - 手動式 / 空圧式 / 制御 - 画像 - 3
お気に入りに追加する
商品比較に追加する


特徴

タイプ
ダイヤフラム式
作動
手動式, 空圧式
機能
制御, 流量調整用
ボディー
シート, ストレート, ステンレス製, ステンレス網製, EPDM, プラスチック製, PP
応用
衛生, 部品用
その他の特徴
コンパクト, 標準, 常閉型, 無菌
呼び径

最大: 50 mm
(1.969 in)

最少: 6 mm
(0.236 in)

圧力

4 bar, 6 bar, 8 bar, 10 bar
(58 psi, 87 psi, 116 psi, 145 psi)

温度

最大: 140 °C
(284 °F)

最少: -20 °C
(-4 °F)

詳細

手動または空気圧で作動するダイヤフラムバルブは、食品加工や製薬業界の衛生的で無菌的なプロセスで使用するために特別に設計されています。 このバルブは流量制御だけでなく、開閉の職務にも優れています。 ダイアフラムはシートシールだけでなくボディシールも行います。外部環境への通路がないため、このバルブは無菌工程に適しています。バルブを閉じるとき,ダイアフラムを支えているプレッシャープレートはボディのシール面に向かって移動します。プレッシャープレートが動くとダイアフラムはたわみ,ボディ中央のシート部に押し付けられ,ボディを通る流路を閉じます。ボディとプレッシャープレートの相互関係により,ダイアフラムの過圧縮を防ぎます。 ダイヤフラムバルブは、手動または空気圧(ステンレス鋼空気圧ダイヤフラムバルブ)で作動し、コントロールトップと電磁弁で制御することができます。 直線的な流路です。高いKvファクター。 シーリングの圧縮を制御します。 コンパクトなアクチュエーター ノーマルクローズ(NC)空気式操作部(標準)。 メンテナンスが不要な密閉型操作部(ステンレス仕様)。 ストロークリミッター付きハンドル(Nº4サイズを除く)。 リークディテクター ポジションインジケーター 部品の交換が可能です。 人間工学に基づいたハンドル 部品のトレーサビリティ。 製品に接触する部分 ステンレススティール AISI 316L (1.4404) その他のステンレス鋼製部品 ステンレス鋼 AISI 304 (1.4301) プラスチック部品 PP + 30 GF ダイアフラム EPDM (FDA 177.2600 および USP クラス VI 準拠) 内部 Ra ≤ 0,5 µm 外部光沢仕上げ

---

カタログ

この商品のカタログはありません。

INOXPAの全カタログを見る
