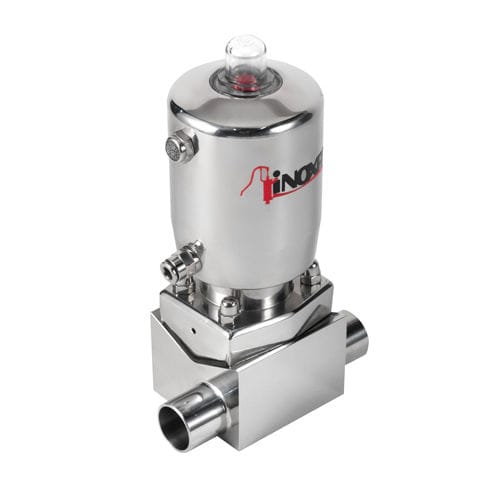

ダイヤフラム式バルブ NDL

手動式空圧式シート

NDL (Non Dead Leg T Valve) ダイヤフラムバルブは手動または空気圧で作動し、製薬業界の無菌プロセスで使用するために特別に設計されたバルブです。このバルブは精製水（PW）または注射用水（WFI）のループの使用ポイントで広く使用されています。 ダイヤフラムはシートシールと同様にボディシールも行います。外部環境との経路がないため，このバルブは無菌プロセスに適しています。バルブを閉じるとき，ダイアフラムを支えているプレッシャープレートはボディのシール面に向かって移動します。プレッシャープレートが動くとダイアフラムはたわみ，ボディ中央のシート部に押し付けられ，ボディを通る流路が遮断されます。 バルブは手動または空気圧で作動し、コントロールユニットやソレノイドバルブで制御されます。 標準的なダイヤフラムバルブはラインの流れを遮断するために使用され、NDLタイプはメインラインの1つの出口のみを遮断します。 従来のダイヤフラムバルブと比較すると、NDLバルブはバルブの設計上デッドレグが最小限に抑えられており、ASME BPEなどの医薬品の規格ではこの条件が優先されます。 主要コンポーネントを他のバルブと共通化したモジュラーデザインコンセプトに基づく、幅広いフレキシブルな製品群です。 オートクレーブ可能なステンレス製ボンネットとハンドル。 ハンドルはストロークリミッター付き ハンドルは衛生的なデザインです。 バルブ本体はステンレスブロックからの削り出し。 完全排水可能な設計。 部品のトレーサビリティ
