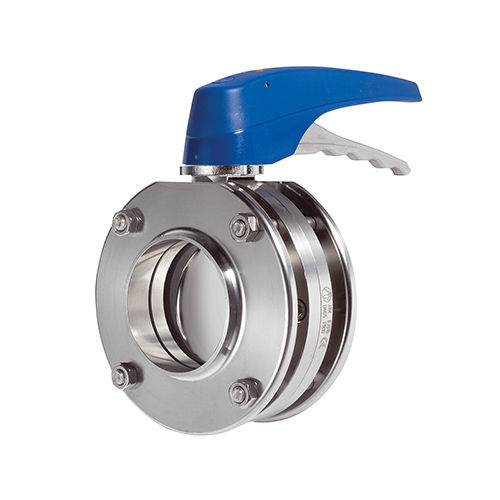

バタフライバルブ 4900

手動式化学産業用食品産業用

サンドイッチ型バタフライバルブは、手動式、自動式にかかわらず、食品加工、製薬、化学産業におけるほとんどの液体製品の用途に使用することができます。この設計により、配管を分離することなく、簡単にバルブを取り付け、取り外すことができます。 バタフライバルブは、アクチュエーターによる自動操作、またはハンドルによる手動操作が可能です。 ハンドルはバルブを「開」または「閉」位置でブロックしますが、中間位置を持つ他のモデルもあります。アクチュエーターはピストンの軸方向の動きを90°回転運動に変換し、ディスクに伝達します。 デザイン「フランジ間". コンパクトで堅牢な設計です。 マルチポジションハンドルは、DN-100/4 "までのバルブに標準装備されています。 DN-100/4 "以降のバルブには2ポジションハンドルが標準装備されています。 圧力損失が少ない。 どのような接続タイプでもボディバルブが交換可能。 接続部DIN 11850に準拠。 部品のトレーサビリティ ディスクとボディハーフAISI 316L (鍛造) ハンドルAISI 304 / PP その他のSt.St.部品AISI 304 ガスケットFDA 177.2600に準拠したEPDM 内部の表面仕上げ。Ra ≤ 0,8 μm 外部の表面仕上げ。機械加工、Ra ≤ 1,2 μm AISI 304Lバルブ ガスケットNBR、VMQまたはFPM。 2ポジションハンドル用2サイズ。 ハンドル：2ポジション、レバー、マイクロメトリック、安全ロック付きなど。 電動アクチュエーターまたは単動・複動式アクチュエーター、サイズはバルブの操作トルクによって決定されます。 電空ポジショナー。 誘導型位置センサー。 C-TOP コントロールユニット（電磁誘導式ポジションセンサーまたはマイクロスイッチ）。
