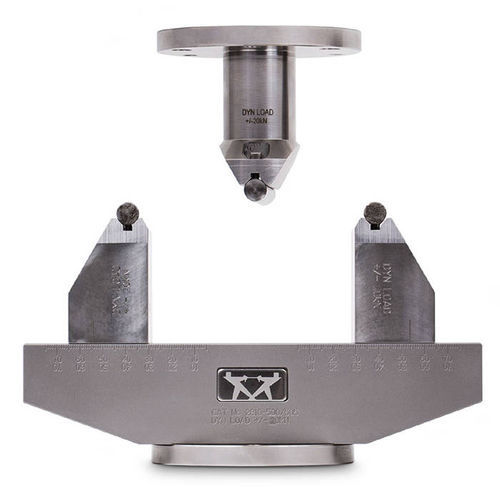

湾曲テストフィクスチャ 2810 series

3点・4点疲労曲げ治具 曲げ治具を使用すると、曲げ弾性率、曲げ強度、曲げ降伏強度の測定など、さまざまな曲げ試験や破壊靭性結合試験を実施することができます。 取り付けが簡単な3点曲げ治具は、オプションの変換キットを使って4点曲げに変更することができます。 下部アンビルは、異なるスパンの試験片に対応できるよう調整可能です。試験片のたわみは、クロスヘッドの変位で測定できますが、より正確な測定には、クリップ式伸び計付きの中間スパン直接測定たわみ計プランジャーを使用します。T 動作原理 試験片は、精密加工された2つの半径のアンビル（回転または静止が自由）に支持されています。力は、中心（3点）または中心から左右に定められた距離（4点）のいずれかに加えられる。サポートビームは、アンビルを正確に位置決めするために、メートル単位で長さ方向に目盛りが付けられており、中心線に対して等間隔に配置されています。 この機能は、4点式ローディングビームとアンビルにも適用されます。 適用範囲 負荷の種類：静的屈曲試験、繰返し屈曲試験。 試験片の材質：プラスチック、金属、合金、複合材料、セラミックス、その他 試験片の形状：ストリップ、バー、コンポーネント
