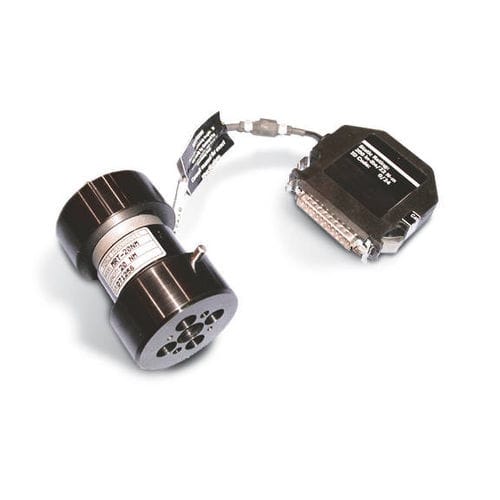

ねじりロードセル 55MT series

ボタン型静電容量式超小型

55MTシリーズのトーションフレームに使用するトーションセルは、フレームのモデルによっていくつかの容量が用意されています。低容量のセルは機械の範囲を広げ、55MTシリーズのテストフレームの機能を向上させます。 55MT1の場合、トーションセルは小型の反力トルク変換器です。これらのセルは非常に小型で、優れた直線性と再現性を持っています。すべてのセルは同じ取り付けパターンを使用しているので、固定具の交換は問題ありません（2 in-lb セルは固定具の重量が要因になる場合があります）。 これらのセルには、55MT1フレームにメインセルを取り付ける際に使用される、一体型の取り付け板と過負荷防止板が付属しています。これにより、セルを保護するだけでなく、メインセルからローレンジセルへの交換を極めて迅速に行うことができます。 55MT2、55MT20の大型フレームでは、セルはフランジ型のリアクトルク変換器になっています。これにより、曲げモーメントに対してより高い耐性が得られます。このセルは高いねじり剛性と低端部感度を備えています。 特定のフレームに対応するすべてのセルは、標準的な円形の取り付けパターンを使用しているため、セルはメインセルと同じハードウェアでフレームに取り付けられます。低容量セルもメインセルと同じように既存の固定具で取り付けられるので、アダプターを追加する必要はありません。 すべてのトーションセルは、回転運動を電気信号に変換し、発生するトルクを代表するものです。より小さな試験片を試験する必要がある場合、低容量セルを追加して装置の動作範囲を拡大することができます。
