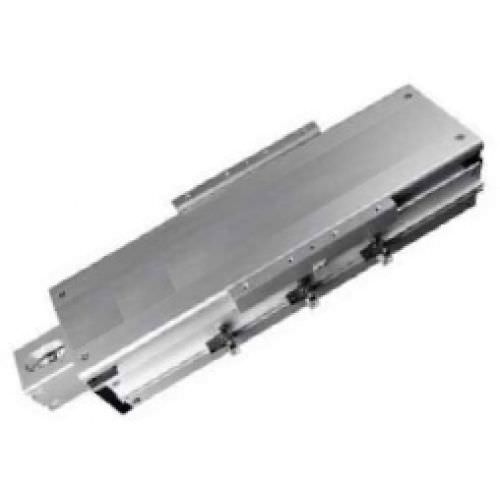

リニアアクチュエータ BSMA-136

ロータリー電動ステッピング

オートメーションシリーズのリニア電動モジュールは、コンパクトなフレームに精密ボールねじと再循環ボールベアリングシステムを統合しており、現代の生産機械の速度と精度の要件を満たしています。内部のランナーブロックとキャリッジは、事前に負荷をかけられたゼロクリアランスのボールネジ/ナットシステムによって駆動されます。これらのユニットは、ロータリーステッパーまたはブラシレスサーボモーターで駆動した場合、最高500mm/秒の移動速度と5ミクロンの位置決め再現性を実現します。 ストローク mm 100 - 2,000 ボールねじリード mm 5, 10, 20, 25 モーターマウントサイズ Nema17, Nema23, Nema34 M60, M80 モータータイプ ステッパーサーボ/エンコーダ 4000ppr 繰り返し性 ミクロン±5 精度 ミクロン/mm 20/300 荷重 kg 200 速度 mm/sec 200 (ステッパ) 600 (サーボ)
