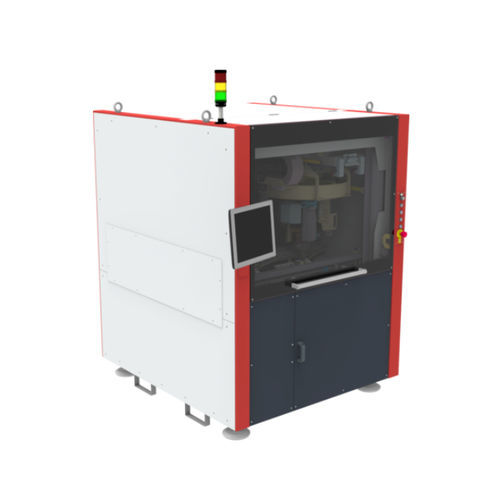

自動プレス機 FLEXPRESSER II

連続コンベア付きプロセス

FlexPresser IIは高ダイナミックプレス工程用の全自動インラインシステムです。パネルはSMEMAインターフェースを介して、例えばエッジベルトコンベアシステム上の作業位置に搬送されます。 プレスされるピンやコネクターは、標準FlexPresser IIインターフェースに接続された数種類の供給システム（トレイフィーダー、スティックフィーダー、ボウルフィーダーなど）により供給されます。 最大7kN(または10kN)までのプレス工程は、ウェイ/フォースコントロールで行われ、CADデータに基づいてプログラムされるため、シンプルな構成と継続的な工程管理が実現します。 フレキシブルな生産を維持するために、製品固有のグリッパーは自動的に交換され、グリッパーバンクに保管されます。アンビルの上に設置されるサポートプレートは、手動による高速交換システムが付属しています。 オプションとして、カメラシステムによるフィデューシャルチェックが可能で、パネルの位置と方向に関する挿入位置を修正することができます。 - 基本供給システム用フィーダーインターフェース - リニアモーターとNC- C軸 - 挿入工程におけるPCBへのストレスを最小限に抑えるサポートリフトユニット - ウェイ/フォース測定 - 自動ツール交換 - 直感的で使いやすいHMI (TS1) オプション - ウォーキングビーム切込み - デュアル切込みコンベア - ビジョンプログラム - 1D/2Dコードリーダー - 4グリッパー用ツールマガジン - フィデューシャル測定による自動位置補正
