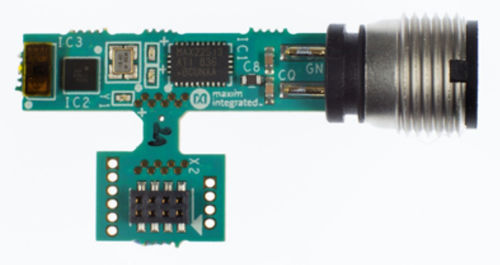

円筒形距離センサ MAXREFDES174

レーザー小型堅牢

MAXREFDES174# は、完全な高精度 IO-Link® 距離センサのリファレンスデザインで、最大 4m までの距離を正確に測定できます。産業用フォームファクタで構築されたこのリファレンスデザインは、市販の飛行時間型（ToF）レーザー距離センサーを使用しています。 この設計では、ルネサスRL78（R5F10E8EALA）マイクロコントローラが、距離センサとMAX22513 IO-Linkデバイストランシーバの間のインタフェースになっています。MAX22513は、高効率のDC-DC降圧レギュレータ、2つの内部LDO、および統合されたサージ保護を内蔵し、TVSダイオードなどの外部保護部品を必要とせずに、非常に小さなPCB面積で堅牢な通信を実現します。MAX22513は28ピンTQFNパッケージで、MAXREFDES174#は長さわずか1.2インチ（3cm）の小さなフットプリントが可能です。この設計は、MAX22513の内蔵アクティブ逆極性保護機能を使用して逆極性保護されています。内蔵のDC-DC降圧レギュレータは、電力損失を大幅に削減し、MAX22513の2つの内蔵LDOレギュレータは、3.3Vと5Vを生成し、必要な外部コンポーネントを減らしてスペースを節約することができます。また、MAX22513は、低オン抵抗ドライバ（C/QおよびDO/DI）を搭載し、さらに消費電力を削減し、この参照デザインは、非常に低い熱放散で最小限の電力を消費することを可能にしています。 このセンサは、IQ2 Development® IO-Linkデバイススタックを利用して、IO-Linkバージョン1.1準拠のマスタと通信します。 特徴 -IEC 61131-9 準拠 -IQ2 Development IO-Link スタック -IO-Linkバージョン1.1準拠 -最大4mまでの距離を測定可能
