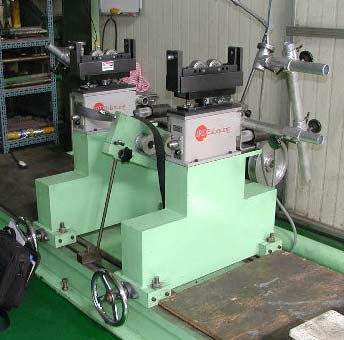

Bシリーズ - B10U
450 kg (1000 ポンド) 容量
横のバランシングマシンのアップグレードシステム
横軸、汎用、ソフトベアリング。
バランシングマシンアップグレードシステム
説明
B10Uシリーズアップグレードシステムでは、既存のバランシングマシンを新しいモジュラーワークサポートサスペンションとローラーワークサポートでアップグレードすることで、IRD®バランシングソフトベアリングマシンの価値を体験することができます。既存のドライブシステムとマシンベッドを使用します。ペデスタルサポートを変更する必要がある場合があります。
設置するには、ユーザーは既存のワークサポートペデスタルの上部セクションを切断し、新しいサスペンションワークサポートとローラーワークサポートを、提供された図面に従って修正されたペデスタルに設置します。既存のベッド、ドライブシステムおよびエンドスラストシステムは再利用されます。
一般仕様書
- 最大耐荷重: 450 kg (1000 ポンド)
- 最大回転数ローター径:既存の機械によって異なります
- 最大感度感度:2 g mm (0.08 g in)
- 標準的なベッドの長さ。既設機による
- ジャーナル径の範囲。13 - 203 mm (0.5 - 8インチ)
- ジャーナルとジャーナルの分離。既存の機械に依存
- ワークサポートローラーの寸法。76mm D x 13mm W (3" x 0.5" )
- ドライブタイプ。既存のエンドドライブまたはアンダースラングベルトドライブシステムに使用可能
- B10Uキットには以下のものが含まれています。製作図、懸濁液の仕事サポートおよびローラーの仕事サポート
オプション機能
- モデル236 デジタル機器(センサーとケーブル付き); プリンタ
- モデル246ポータブル機器(センサ、ケーブル、内蔵プリンタ付き
- センサーおよびケーブルが付いているモデル 295 のタッチ画面のバランスをとる器械; プリンター
- Vブロックローター対応
- 異なるサイズ/重量容量のローラーアセンブリ;負の負荷保持-ダウンアセンブリ
---
