横型釣合い試験機 B50F

ソフトベアリング手動式滑車用

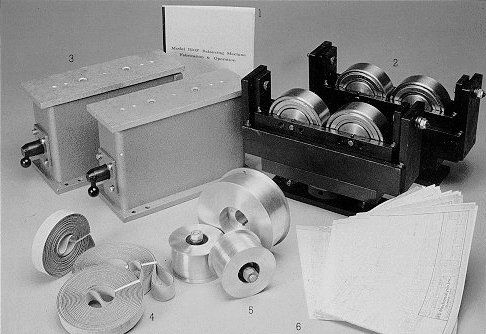

Bシリーズ - B50F 2300 kg (5000 ポンド) 容量 ユーザーが製造したバランシングマシン 横軸、汎用、ソフトベアリング。 バランシングマシン 説明 B50Fは、IRD®によって供給された精密バランシングパーツとユーザーによるフィールドファブリケーションで組み立てられた動的な水平軸、ソフトベアリングバランシングマシンです。 IRD®は、2つのモジュール式サスペンションワークサポート、2つのローラーワークサポート、ドライブモータープーリー、アイドラプーリー、ベルト、エンドスラスト、および製作図面を提供します。 お客様は、マシンベッド、モジュール式サスペンションワークサポートを取り付けるための台座、ドライブモーター、可変速モーターコントローラ、ベルトドライブ用のフレームを提供します。 オプションの計器パッケージ、Vブロックロータワークサポート、ドライブパワーシステム、負荷重ホールドダウンが利用可能です。 一般仕様書 - 重量容量: 2300 kg (5000 ポンド) - 最大ローター径：2180 mm (85.8 インチ) - 最大感度感度：4 g mm (0.16 g in) - 標準ベッドの長さ: 2170 mm (ユーザー製作) (85.4インチ) - ジャーナル径の範囲。19 - 330 mm (0.75 - 13インチ) - ジャーナルとジャーナルの分離。 (ユーザー140～2030mmに基づく ファブリックベッド) (5.5～80インチ) - ドライブタイプアンダースラングベルトドライブ 手動ベルトテンション付き (ユーザーが製造した - IRDによるアイドラープーリー) - 駆動モータ推奨。 DC3.7kW (5 HP) 可変速（ユーザー供給 - バランシング速度の範囲。 250～6000 RPM (駆動ローター径による)
