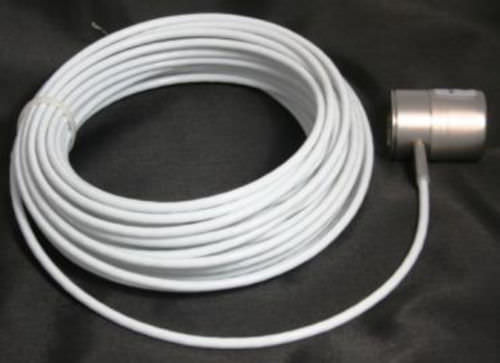

IRDモデル941B振動センサは、機械に永久的に取り付けるためのソリッドステート地震加速度センサです。それは高温、液体、蒸気および放射をはねかけることを含む粗い産業環境に、耐えるように設計され、工作機械の冷却剤の一定したはねかけることに抵抗力があります。941Bの広い周波数と振幅範囲は、ほとんどのタイプの回転機械に対応しています。941Bの小型サイズは、ベアリングの近くに設置することができ、ケーブルを内蔵しているため、コネクタでしばしば発生する問題を解消しています。
独自のクランプマウントにより、直径1.5インチ(38mm)のフラットスポットへの取り付けが簡単になり、1/4-28の機械ネジを使用します。このクランプマウントを使用することで、メンテナンス時にセンサの性能を損なうことなく、センサの取り外しや交換が容易になります。941B には、最大数千フィートの長さのケーブルで振動信号を正確に伝送できる低出力インピーダンスアンプが内蔵されているため、信号処理装置を集中的に設置する大規模な施設に最適です。アンプは静電気放電や高周波干渉から保護されているため、信頼性が高く、トラブルのない動作を実現します。出力線にDCバイアス電圧を印加することで、ケーブルの導通と適切な動作を遠隔でテストすることができます。
一般仕様書
周波数
レスポンス
10 Hz~2kHz ±10% @ 70°F (21°C)
感度 50 mV/g ±10% @ 100 Hz
ダイナミック
範囲
0.005 - 100 g ピーク
横方向
レスポンス
5%平均
アースケースはケーブルシールドに接続
(内部回路から絶縁)
力
要件
+16 ~ +26 VDC @ 9 mA 電源
1000Ωの抵抗を通して
出力バイアス +10~+20 ボルト DC
---
