地磁場測定装置 Promis 10

渦電流地理物理学用途用自動

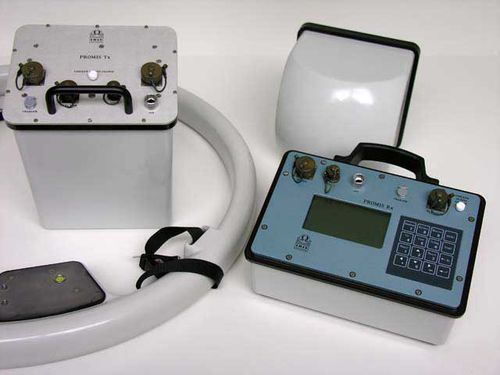

プロミス社の装置は、土壌のサウンディングとプロファイリングのための多周波、多間隔の3コンポーネント・スリングラム・タイプのEMシステムです。このシステムの特徴は、導電性物質に渦電流を誘導する一次磁界を発生させる送信ループを備えていることです。これらの渦電流は、受信ループで測定される二次磁場を生成します。このシステムでは、二次磁界の同相成分と逆相成分を測定します。 受信機と送信機のループ間の長さは、標準的なアプリケーションでは20mから400mの範囲です。このシステムでは、110Hzから56kHzまでの10種類の周波数に対応しています。侵入の深さは、間隔と周波数に依存します。通常は、間隔の半分程度と考えられます。プロファイリングは、送信機と受信機の両方を次のステーションに移動して行うことができます。 従来のHLEMスリングラムシステムでは、磁場の垂直成分（Hz）のみを測定していた。二次／一次磁界の比率は土壌の導電性と関連しているため、プロファイルに交差する導電性構造物を見つけることができます。PROMISシステムで測定された3つの成分は、構造物の方向（走向）に関する情報を提供することができます（磁場は渦電流の方向に垂直なままであるため）。 Promisシステムでは、自動処理（2人のオペレータ間のコミュニケーションを必要とせず、一連の周波数に対して自動的に測定を行う）により生産性が向上します。
