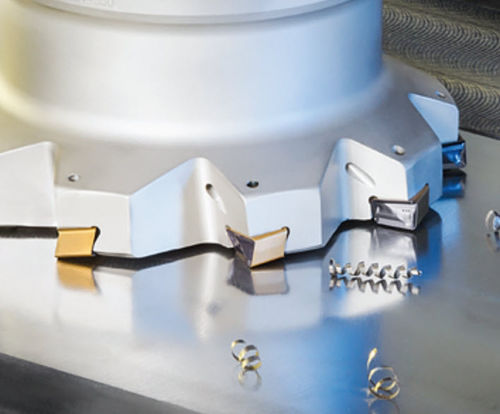

3サイズミーリングカッター HTF series

挿入プレーニング仕上げ用

新しいHTF D...-R-LN10カッターは、4つの切れ刃を持つ標準的なHTP LN...1006タンジェントクランプ式チップを搭載しています。 長くまっすぐなワイパーエッジとともに、チップを非常に強固にクランプすることで、高い表面品質を実現しています。 さらに、チップはカッタの半径方向と軸方向の両方向に段階的に配置されています。この特殊な設計により、各チップは半径方向と軸方向の両方において、材料のほんの一部しか切削しないようになっています。 特徴 最高0.1Ra（μm）の微細な表面品質を必要とする仕上げ加工用に設計されている 大きなワイパー効果を持つタンジェンシャルクランプ式チップを搭載 各チップコーナーは、直径と高さを変えて配置 1パスで半仕上げ加工と超微細加工が可能 振動に強い設計 ワイパーを調整することなくワイパー効果が得られるため、セットアップ時間が短縮されます。 標準のHTP LN.1006チップは、もともとプランジャー用に設計されたものですが、新しい仕上げ加工に使用されるようになりました。 クーラントホールが各カッティングエッジに向けられます。 切屑の流れを妨げず、腐食や摩耗から保護するために、カッター本体に特殊な保護ポリッシュコーティングを施しています。 技術者およびCNCプログラマーへの注意事項 1と書かれたインサートは、工具の呼び径を定義しています。 工具の正面側にあるスロット2は、軸方向の最大突出部（最も大きな数字で示されている）に位置するチップを搭載するポケットを指しています。工具の軸方向の設定は、このインサートに合わせて行う必要がある。 連続するインサート間の軸方向の変位は0.05mmなので、各工具の最大切込み量は、工具の歯数に0.05mmを乗じることで算出できる。
