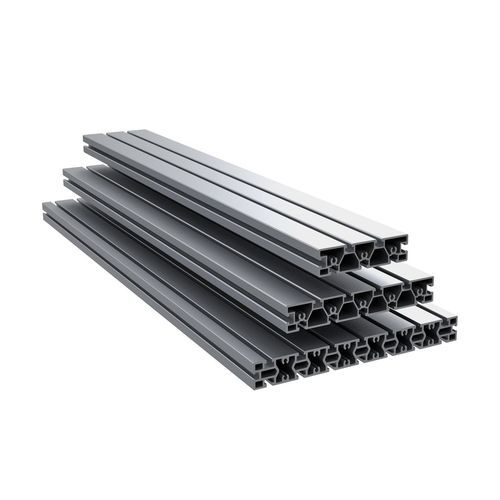

マシンおよびサブフレーム構造のスタビライザーとして
アルミニウム、陽極酸化処理
DIN EN 12020-2に準拠して製造
軽量で非常に安定
ご要望に応じてプロファイル切断
特徴
万能な精度、クランプ、加工面
機械およびサブフレーム構造のスタビライザーとして
アルミニウム、陽極酸化処理
DIN EN 12020-2に準拠して製造
軽量で非常に安定
アクセサリーを使った様々な用途が可能
ご要望に応じてプロファイル切断
豊富なアクセサリー
長さ - 最大3メートル(ご要望に応じて特別な長さも承ります)
重量
150 x 40 mm: 約4.8 kg/m
250 x 40 mm: 約7.6 kg/m
350 x 40 mm: 約13,380 kg/m
慣性モーメント(lx)
150 x 40 mm: 393.7 cm⁴
250 x 40 mm: 1,654.53 cm⁴
350 x 40 mm:5,626.00 cm⁴
慣性モーメント(ly)
150 x 40 mm: 33.42 cm⁴
250 x 40 mm: 54.18 cm⁴
350 x 40 mm: 97.45 cm⁴
抵抗モーメント(Wx)
150 x 40 mm: 52.49 cm³
250 x 40 mm: 131.64 cm³
350 x 40 mm: 321.48 cm³
抵抗モーメント(Wy)
150 x 40 mm: 16.71 cm³
250 x 40 mm: 27.09 cm³
350 x 40 mm: 48.5 cm³
情報
スライディングナットまたはM6タップストリップ用各種キャビティおよびTキーインサート、M6ネジ用フロントインサート
---
