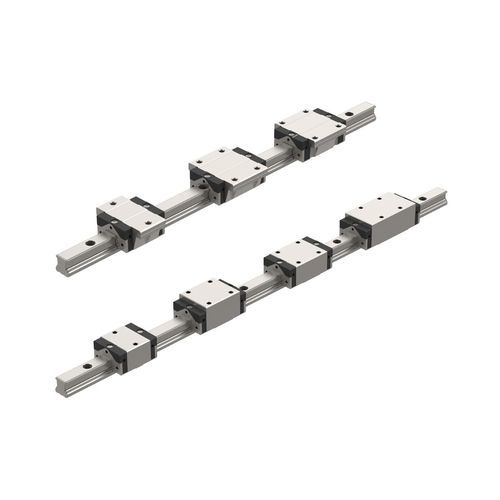

スライドリニアガイド PSF 15

精密コンパクトスチール製

psf - プロファイルレールガイドとpss - プロファイルレールキャリッジ A＝コンパクトなデザイン H＝トールデザイン キャリッジ幅：Fフランジデザイン｜Mブロックデザイン キャリッジの長さ：Sショートデザイン｜Nノーマルデザイン｜Lロングデザイン FS = フランジ、ショートデザイン FN = フランジ、通常設計 FL = フランジ、ロングデザイン MS＝ブロックデザイン、ショットデザイン MN＝ブロックデザイン、ノーマルデザイン ML＝ブロックデザイン、ロングデザイン リニアガイドは、4つの軌道面がO字型に配置された設計になっています。精密鋼球は、45度の接触角で導入された力を伝達します。X配列に比べ、O配列は高いねじり剛性を発揮します。 限られたスペースの中で、最適な負荷容量と剛性を実現するために、最大数の鋼球を使用しました。その結果、高い静的・動的トルク負荷が可能になりました。コンパクトな設計で、全荷重方向に同じ定格荷重が適用されます。
