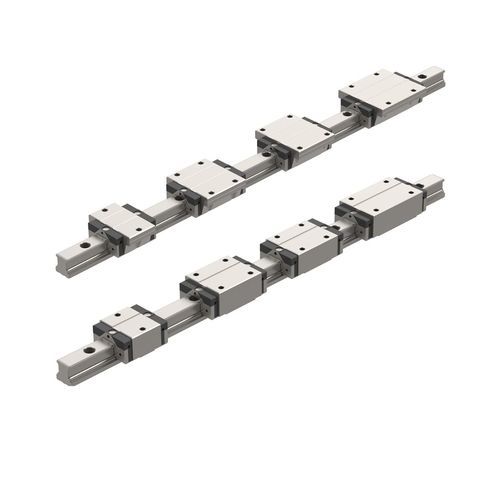

psf - プロファイルレールガイドとpss - プロファイルレールキャリッジ
ARC=コンパクトデザイン
HRC/ERC=トールデザイン
キャリッジ幅:Fフランジデザイン|Mブロックデザイン
キャリッジの長さ:Sショートデザイン|Nノーマルデザイン|Lロングデザイン
FS = フランジ、ショートデザイン
FN = フランジ、通常設計
FL = フランジ、ロングデザイン
MS=Bブロックデザイン、ショートデザイン
MN=ブロックデザイン、ノーマルデザイン
ML=ブロックデザイン、ロングデザイン
リニアガイドは、4つの軌道面がO字型に配置された設計になっています。精密鋼球は、45度の接触角で導入された力を伝達します(以下のスケッチを参照)。X配列に比べ、O配列は高いねじり剛性を発揮します。
限られたスペースの中で、最適な負荷容量と剛性を実現するために、最大数の鋼球を使用しました。その結果、高い静的・動的トルク負荷が可能になりました。コンパクトな設計で、全荷重方向に同じ定格荷重が適用されます。
---
