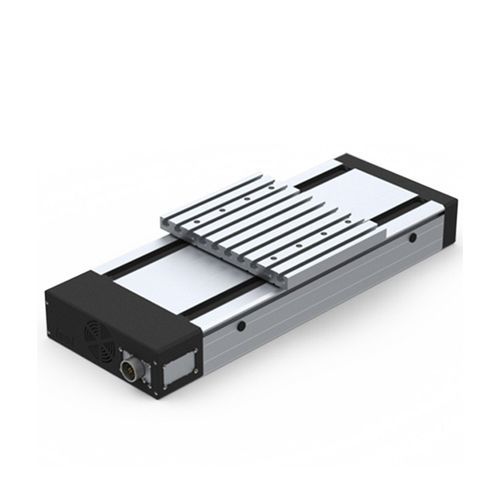

プロファイルリニア ユニット Linear unit equipped with spindle drive LES 5

サーボ モーターリニアモータ駆動精密

アルミニウム製シャフトハウジング W225 × H75 mm、陽極酸化処理済み リニアユニット、4本の精密スチールシャフトØ 12 h6、材質Cf53、硬度60 ± 2 HRC アルミニウム製シャフトスライドWS 5/70、2 x WS 5/70（長さ70 mm）、遊びなし調整可能、中央潤滑システム 2.5/4/5/10/20mmピッチの循環式ボールドライブ les 5 スピンドルドライブ付き 2トラック、幅225 mm、一体型モーター 特徴 アルミニウム製シャフトハウジングプロファイル W225 × H75 mm、ナチュラルアルマイト仕上げ クランプエリアとプロファイル下面は平坦にフライス加工 4本の精密スチールシャフト Ø 12 h6、材質 Cf53、硬度 60 ± 2 HRC アルミニウム製シャフトスライドWS 5/70、2 x WS 5/70（長さ70 mm）、遊びなし調整可能、中央潤滑システム 2.5/4/5/10/20mmピッチの循環式ボールドライブ 耐摩擦性リップシールによるプロファイルシール アルミ鋳造エンドプレート リミットスイッチまたはリファレンススイッチ2個付き、繰り返し精度±0.02 mm 駆動部にシール付きアンギュラコンタクトベアリング - スチールフランジ プロセストラベル 1 × WS 5 / 70 = プロファイル長さ (L1) - 150 mm 2 × WS 5 / 70 = プロファイル長さ (L1) - 280 mm プロファイル長 (L1) 290 mm ～ 3490 mm 100 mmラスターのプロファイル長も可能！ ご要望により最大3490 mmまで。 オプション 黒アルマイト仕上げ 電磁ブレーキ スチールスライド LS2 (部品番号 223007) リミットスイッチアタッチメントキット（アクセサリーを参照） お問い合わせください 測長システム ベローズゲーターカバー
