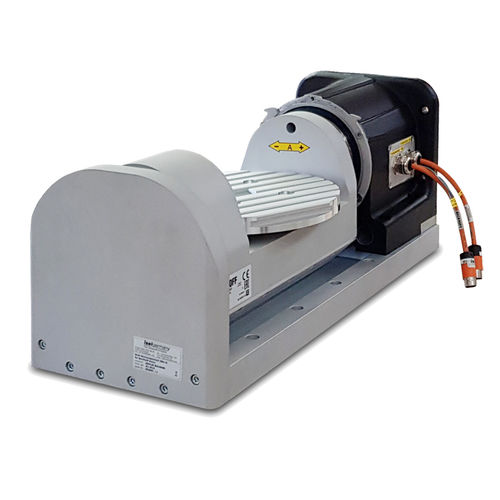

回転ユニット DSH-M

回転スイベルユニットDSH-Mにより、既存の機械に第4軸と第5軸をレトロフィットすることができます。この回転スイベルユニットは、実績のある堅牢なアイセル RDH シリーズをベースに、ハーモニックドライブ技術を採用しています。 高負荷容量でスペースを最大限に活用できるよう、設計は非常にコンパクトに保たれています。個々の回転テーブルにはハーモニックドライブユニットが搭載されており、高いモーメント負荷容量と高い同心度・軸振れ精度を確保しています。 回転スイベルユニットには、DSH-SとDSH-Mのサイズバリエーションがあります。ステッピングモーターやサーボモーターを駆動源として使用できます。また、様々なタイプのリミットスイッチや基準点スイッチを使用できます。旋回軸の旋回範囲は個別に定義でき、回転軸は無限に回転させることができます。 アイセルCNCマシンの第4/5軸 精密ギア付き（ハーモニックドライブ） - 高負荷で高剛性の出力ベアリング - ゼロバックラッシと高いねじり剛性 モーター EC60 TM - 200W/48V NEMA 23 (ステッピングモーター MS 200) 減速比 1:101 1:51
