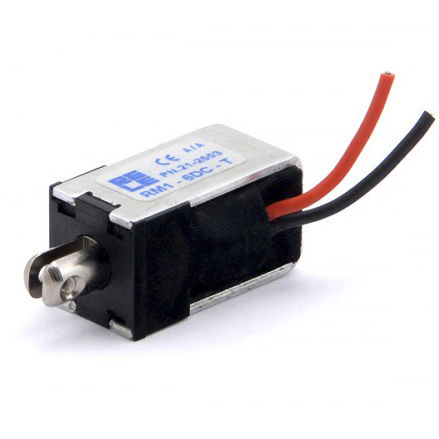

直線型ソレノイド RM1

保持型永久磁石式双安定

双安定リニアソレノイドは、永久磁石の作用によりプランジャーがしっかりとラッチされた状態を維持するため、バッテリー駆動のアプリケーションに最適です。ホールドソレノイドとしてどの位置でも動作するように特別に設計されており、保持力は磁石によって供給され、プランジャーはコイル供給の極性反転によって解放されます。その他の応用方法としては、コイルへの電気パルスを使用して吸引力を発生させる必要があります。いずれの場合も、アンラッチング後、プランジャーを元の開位置に戻すには外力（通常はバネ）が必要です。 ホールドソレノイドとしての典型的な使用法。 コイルには公称電圧（Vn）のインパルスが少なくとも50ミリ秒間供給されます。コイルの非通電後、プランジャーは1.2Kgの最小保持力を持つ永久磁石の作用により、必要な限り無期限にラッチされたままになります。プランジャーのラッチを解除するには、コイルに所定の解除電圧で逆極性の電流パルスを供給する必要があります。 典型的な用途は、（低エネルギーの）プルソレノイドです。 ソレノイドは、フォース/ストローク表に示すような吸引力を発生します。この場合、コイルのデューティ・サイクル（ED）を徐々に下げる必要がありますが、公称電圧の複数の値でコイルに給電すると、有用な力は大幅に増加します。永久磁石の作用により、コイルの通電を停止しても、プランジャーは無期限にラッチされたままになります。プランジャーのラッチを解除するには、所定の解除電圧で逆極性の電流パルスをコイルに供給する必要があります。
