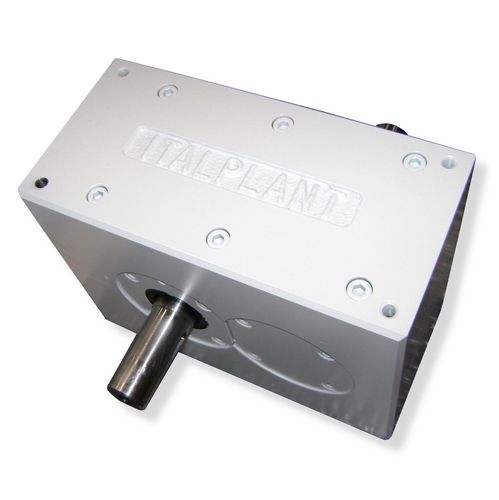

平行軸インデクサー MK3 series

回転式

ItalplantのMK3パラレルシャフトインデクサは、通常、一定の回転入力モーションを断続的な出力ロータリーモーションに変換するアプリケーションに使用されます。 移動の搬送は、共役プロファイル、入力軸取り付け機能、およびローラーフォロワーのセットを持つメッシュ構成部品を持つカム (各) のペアによって実現されます。 ローラフォロワーは、インデックス作成およびドウェル操作中に出力シャフトを正確に位置決めするために、予め装填されています。 カムプロファイルは硬化して接地され、ローラフォロワーは硬化したシャフトに取り付けられます。両端にも支持されています。 プロファイルは、少なくとも 2 つの反対側のフォロワーでメッシュするように設計されています。 これにより、再生プロセスの可能性が停止し、インデックス作成の精度と再現性が向上します。 衝撃や振動の発生も最小限に抑えられます。
