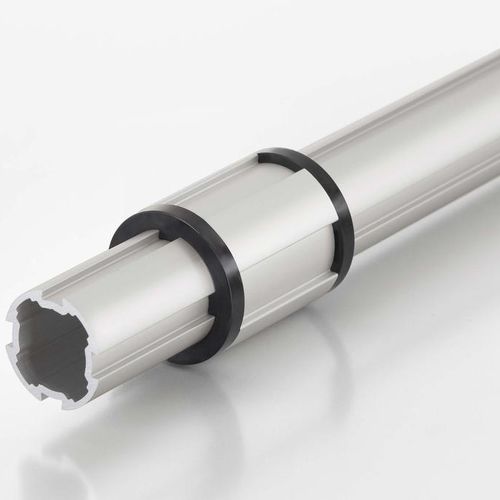

リニア滑り軸受 0.0.676.25

アルミニウムスリ－ブ摩擦防止

これにより、すべてが軌道上に保たれます！ねじれ防止機能付きプレーンベアリングスリーブD40/D30 ESDは、プロファイルチューブD40/30をプロファイルチューブD30およびプロファイル6 D30に沿って正確にガイドすることができます。これらのプレーンベアリングスリーブは、溝を利用してガイドプロファイルの長手軸周りの回転を防止します。その結果、LCA/Karakuri/LCAアプリケーションの可動部品は、ねじれ防止機能により、サポートプロファイルに沿って滑動し、同じ姿勢を保ちます。これにより、からくり/LCAアプリケーションでカウンターウェイトをガイドプロファイルの周囲で回転させることなく、簡単にガイドすることができます。 ねじれ防止機能付きプレーンベアリングD40/D30-50 ESDは、長さ50 mmのセット一式で提供されます。別々のコンポーネントを使用することで、理想的なガイド特性を実現するために、ご希望の長さのカスタムベアリングを製作することができます。 注：ねじれ防止機能付きとは異なり、滑り軸受スリーブD40/D30 ESD (0.0.665.63)は回転運動も可能です。 滑り軸受D40/D30-50 ESD 50mmを超える長さのカスタムすべり軸受を製作する場合、すべり軸受スリーブのタブに対応するため、プロファイルチューブD40/D30（0.0.666.63）に4つの穴を開ける必要があります。 Fx = 50 N Fz = 500 N Mx = 5 Nm My = 5 Nm Mz = 0 Nm (0.0.665.36) Mz = 5 Nm (0.0.676.25)
