パネル固定具 0.0.603.14

アルミニウム製ステンレススチール製プラスチック製

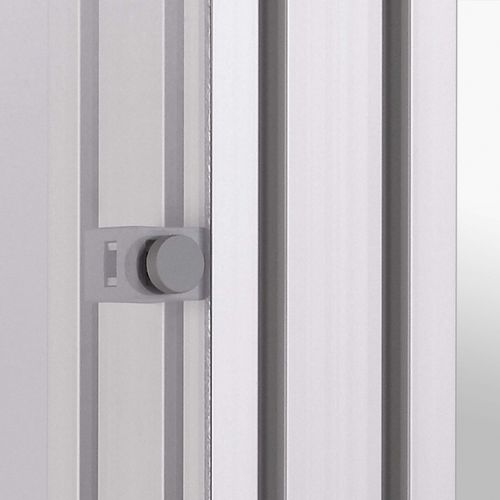

マルチブロックX 8 PAは、プロファイルの溝に任意の位置で旋回させることができます。軽量金属板やアクリルガラス、プラスチック、複合素材のパネル部材は、適切な位置に貫通穴を設け、マルチブロックにネジ止めする必要があります。 パネルは、貫通穴または基本ユニットにスライドさせた角ナットを使って固定できます。スライド式の角ナットは自由に位置決めできるため、パネル部材の外縁に対するネジ穴の位置には大きな許容範囲があります。 マルチブロックX 8 PAは、溝に沿って移動させ、パネルエレメントの内径に合わせることができます。 マルチブロックX 8 PAには2種類の取り付け位置があるため、オフセット位置を変えることができます。 マルチブロックX 8 PAをプロファイルの溝に挿入し、右に90°回転させて固定します。 この際、スパナ20A/Fの使用をお勧めします。 溝が閉じているプロファイルにMultiblock X PAを挿入するには、ザグリを使って該当箇所の溝カバーを取り外すことをお勧めします。ステップドリル、ユニバーサルコネクション6（0.0.431.19）は、この目的に最適です。必要なザグリ深さはわずか2mmです！ パネル・エレメント取り付けの推奨マルチブロックX 8 PA の許容荷重は F = 250 N です。 固定ネジの長さはパネルエレメントの厚さによって異なります。 厚いパネルエレメントを使用する場合、パネルにドリルでブラインドホールを開け、タップすることにより、マルチブロックを内側から固定することができます。その場合、マルチブロックから角ナットを取り外すことができます。 マルチブロックX 8 PA 0/12 mmの接続寸法。
