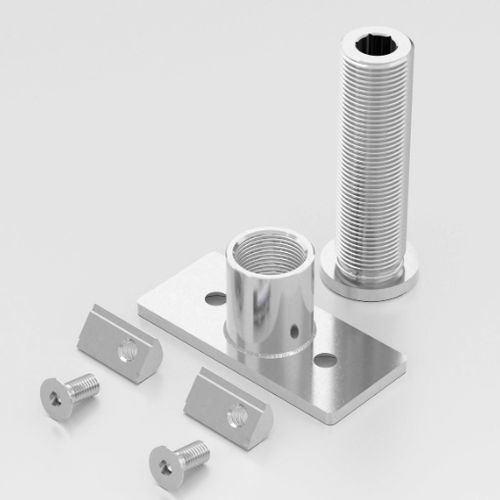

装置脚 0.0.719.15

金属製調整可能

アジャスタブル・フット8 M20x40は非常に強力で、40mmの無段階高さ調節機構を備えています。一体型フランジを使用して、ライン8の溝に固定することができます。この方法で製品を固定するには、プロファイルに貫通穴を開ける必要があり、その貫通穴の高さは80mm以上でなければなりません。床固定には、スクリュー・アンカーST 8x130（0.0.720.66）を使用します。 組立手順 幅40 mmのプロファイルを使用する場合の、アジャスタブル・フット8 M20x40とスクリュー・アンカーの取り付け手順： 1.幅40 mmのプロファイルを使用する場合： ⌀24 mmの貫通穴を開けます（必要であれば両側から）。 2.アジャスタブルフットを挿入し、固定します。 3.六角レンチでフレームを上から水平にする 4.床に穴を開け、穴を取り除く 5.上からスクリュー・アンカーを挿入し、しっかりと固定する。
