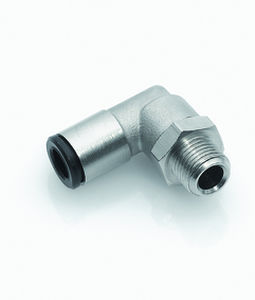

圧縮空気用接続部品 ipso 022 k

ねじ式プッシュインエルボ

- ステンレス製弾性クランプによるプッシュイン方式 - 一度の動作でチューブを組み立てることが可能 - 様々な材質のチューブ（PU、PA）に対応 - 小型・軽量 - シールチャンネルにO-リングを採用 - 粗い表面にも対応 - モジュール式で柔軟な構造 - 六角ソケットによる簡単な組み立て 動作温度 : -20°C から +70°C -20℃～+80℃の範囲 PVCシール付きフィッティングの場合 NBR Oリング付きフィッティングの場合 真空度: 98%以下 材質: NBRシール 黒色スラストリングCW614N、CW617N プラスチック ネジ山: 円筒ネジ、DIN EN ISO 228 コンねじ、DIN EN 10226 (DIN 2999) メートルねじ、DIN ISO 261円筒形、O-リングシール付き チューブ ISO 14743に準拠したチューブ用 外径Øの公差 4〜8：±0.1 外径Øの許容差 10～14：±0.15（PU）。 10～14：±0.1（PA）。 推奨材質、PU、PA
