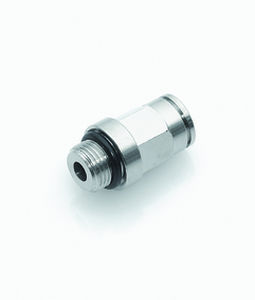

空圧式接続部品 ipso 01
プッシュインISODIN

空圧式接続部品
空圧式接続部品
空圧式接続部品
お気に入りに追加する
商品比較に追加する


特徴

応用
空圧式
接続方法
プッシュイン
規格
ISO, DIN
材質
シリコンなし, ニッケル真鍮製, ステンレス製
種類
オス
その他の特徴
Oリング付, フレキシブル, モジュール式, 軽量
直径

最少: 3 mm
(0.118 in)

最大: 16 mm
(0.63 in)

操作圧力

16 bar
(232.06 psi)

詳細

- ステンレス鋼製弾性クランプによるプッシュイン方式 - 真鍮製スラストリング、ニッケルメッキ、様々な用途に使用可能 - 一度の動作でチューブを組み立てることが可能 - 様々な材質のチューブに対応 - 小型・軽量 - シールチャンネルにO-リングを採用 - 粗い表面にも対応 - モジュール式で柔軟な構造 - 六角ソケットによる簡単な組み立て 動作温度 -20ºC~+70ºC PVCシール付きフィッティングの場合 -20ºC~+80ºC NBR Oリング付きフィッティングの場合 真空度 - 最大98 材料 NBRシール CW614NとCW617N シリコンフリー AISI 316L CW614N ネジ部 円筒ネジ、DIN EN ISO 228 コンねじ、DIN EN 10226 (DIN 2999) メートルネジ、DIN ISO 261 円筒形、O-リングシール付き チューブ ISO 14743に準拠したチューブ用 外径Øの公差 4〜8:±0.1 外径Øの許容差 10〜14:±0.15(PU) 10~14:±0.1(PA)。 推奨材質、PU、PA

---

カタログ

ITV Pneumatik
ITV Pneumatik
265 ページ
