オイル供給チャック HSZ / ZHSZ / ZHSZF

油圧

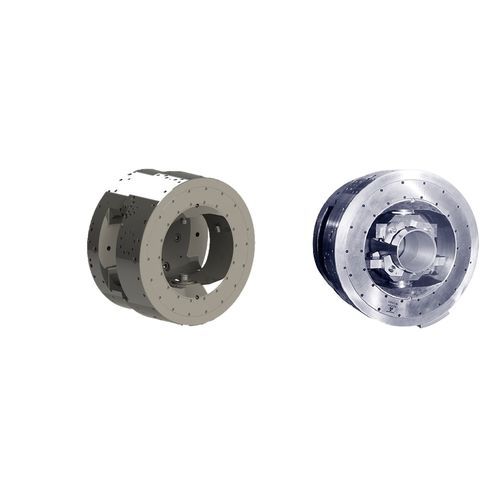

特殊な設計のインデックスチャックに関するFORKARDTの膨大なアーカイブには、非常に特殊なクランプ問題やサイズのために開発された多くのバリエーションが含まれています。 以下では、一般的なバリエーションについて、いくつかのタイプの名称を紹介します。 HSZ = HS原理とラック＆ピニオン駆動によるインデックスチャック ZHSZ = HSの原理とラック＆ピニオン駆動による中心クランプ型インデックスチャック ZHSZF = HSの原理とラックピニオン駆動を用いた、油圧遠心力補償付きの中心クランプ型割出チャック これらのチャックタイプでは、2つの反対輪郭を持つワークや交差軸（4×90°）を持つワークの加工が可能です。 割り出しとロックは、実績あるHSRの原理による割り出し角と接線方向のくさび、同期リングによる2つの把持爪の中心移動によって行われます。 給油は、スピンドル端に取り付けられたチューブバンドル付きの7重給油装置からなります。 HSZチャックは重切削加工に使用されます。典型的な用途は、2スピンドル旋盤でのスリーブ加工です。 HSZとZHSZチャックは、ギアラックを介して首振りを引き起こします。システム全体は、チャック本体にあるシリンダーでロックされます。 ZHSZチャックは、オプションで油圧式遠心力補償装置（ZHSZF）を付けることができます。
