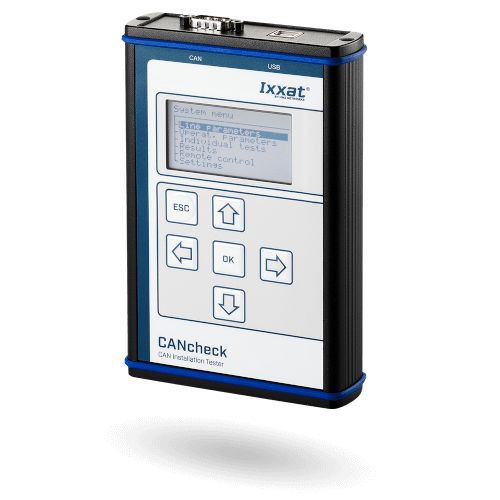

通信ネットワーク試験機 CANcheck

バッテリー用手持ち式

CANcheck は、試運転中の CAN ネットワークの解析やメンテナンス、故障の検知に役立つツールです。バッテリー駆動の小型デバイスで、テスト対象の CAN ネットワークに接続して、わかりやすいメニューから操作します。 機能と特長 ネットワークをオフにした状態でのケーブル試験と、ネットワークをオンにした状態での動作試験 配線テスト：すべての CAN コネクタピン（CiA 準拠した配置）間の抵抗テスト、あらかじめ設定したしきい値に基づく評価 終端抵抗テスト：CAN_H と CAN_L 間の抵抗を計測 ケーブル長：パルス時間遅延、ケーブルインピーダンスによるケーブル長の計測 シグナルレベルの計測：ID に基づいてリストされたシグナルレベルの絶対値と差異 ボーレート検出：テスト対象の CAN システムのボーレート検出 ID スキャン：送信されたすべての ID の検出と受信周波数の表示 CANopen モード：ノード ID に従ってリストされたシグナルレベルと受信周波数 バス負荷：CAN システムの現在のバス負荷を計測 エラーフレーム：時間単位ごとのエラーフレーム数 ユーザーガイド：テスト前のテスト指示、テスト後の OK またはエラーメッセージ、ACK 後の継続 言語：テスト指示書はドイツ語と英語で表記
