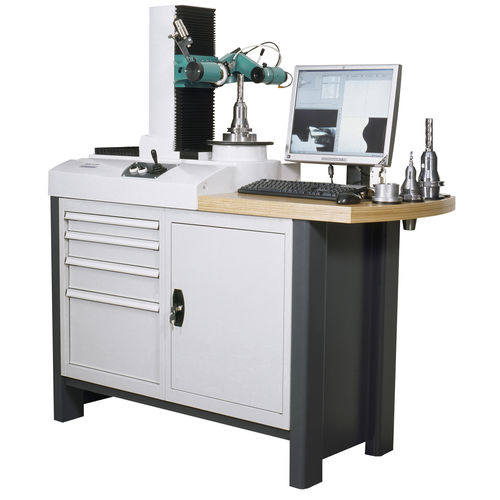

直径測定機 galileo

幾何学アングル長さ

galileoは以下の寸法を測定します：工具径、切削長、テーパー角度、トーラス半径、コーナ面取り、DXFプロファイル、可変ピッチ、ピッチ、切削角度、逃げ角。 透過光プロセスで旋削して作成された工具のシルエットは、DXFフォーマットのターゲット形状と比較することができます。全ての測定結果は、20インチモニターに鮮明に表示されます。 スキャニングソフトウェアにより、任意のプロファイルを検査することができます。DXF形式の理論的なプロファイル形状を重ね合わせることで、偏差をグラフィカルかつ数値的に表示することができます。 お客様専用の測定ログは、シュネーベルガーのソフトウェアを使ってGALILEO上で直接作成することができます。これらのログには、測定値、グラフィック、公差フィールド、DXF図面、写真、会社のロゴが含まれます。 アプリケーションの幅を広げ、生産性を向上させるアクセサリー： 手動テールストック クランピングシャフト リダクションスリーブ付き油圧拡張チャック ターニングプレートホルダー ISO 50からHSK 50、HSK 63、HSK 80、ISO 40への減速 軸 Z: 250 mm、縦スライド、測定システム、分解能 0.001 mm A: 自由回転、ISO 50、測定システム、分解能0.0001°。 安定性の高い鋳造ベース 重量 600 kg 測定ヘッド テレセントリックLED照明付きダイアスコープカメラ テレセントリックLED照明付きエピスコピックカメラ 3D電子プローブ（オプション） ジョイスティックによる粗微動軸制御
