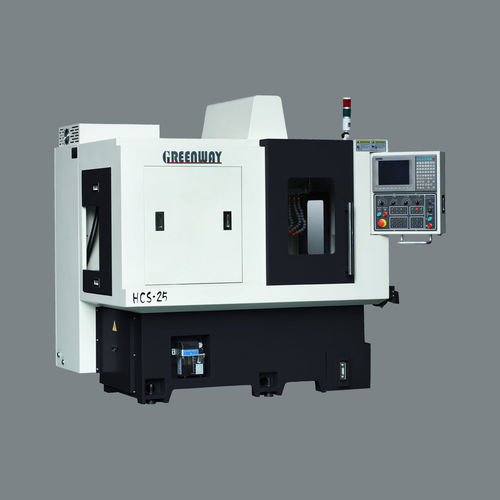

CNCスイス旋盤 HCS-253軸シャフトおよび軸式部品加工用高速
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- 応用
- シャフトおよび軸式部品加工用
- 性能
- 高精度, 強力, 高速, 高剛性
- 複合機能
- ネジ立て, ミリング
- オプションとアクセサリー
- リニア エンジン
- 直径
25 mm
(0.98 in)- 回転速度
6,000 rpm
(37,699.112 rad.min-1)- X軸
150 mm
(6 in)- Z軸
180 mm, 310 mm
(7 in, 12 in)- 早送り速度X
25 m/min
- 早送り速度Z
25 m/min
- 公称出力
3.8 kW, 5.5 kW
(5.2 hp, 7.5 hp)- 全長
2,100 mm
(83 in)- 全幅
1,580 mm
(62 in)- 全高
2,000 mm
(79 in)- 重量
2,400 kg
(5,291 lb)
詳細
最大18本の工具を使用し、同期回転ガイドブッシュユニットと連動して長軸ワークを加工します。
ロータリー油圧シリンダーは、高速で安定したクランプ力を提供します。
同期回転ガイドブッシュユニットの有無により、加工要求が異なります。
スピンドル内径
mm - 28Ø
X/Y/Z軸サーボモータ
KW - 1.0
外径ターニングツール数
本 - 6本
外径ターニングツールサイズ
mm - 16□
内径バイト本数
5本
内径ターニングツールサイズ
mm - 20Ø
コレットタイプ
-- シチズン 25#
ガイドブッシュタイプ
-- シチズン 25#
サーボモータ
KW - 1
横の生きている工具細工の数
個 - 4
クロスサイドライブツーリングのサイズ
-- ER-16
エンド側ライブツーリング数
個
3 (オプション)
エンド側ライブツールのサイズ
-- ER-20 (オプション)
クーラントタンク容量
L - 120
スピンドル用クーラントポンプ
HP - 1
自動潤滑システム
c.c/15min
3~6
---
