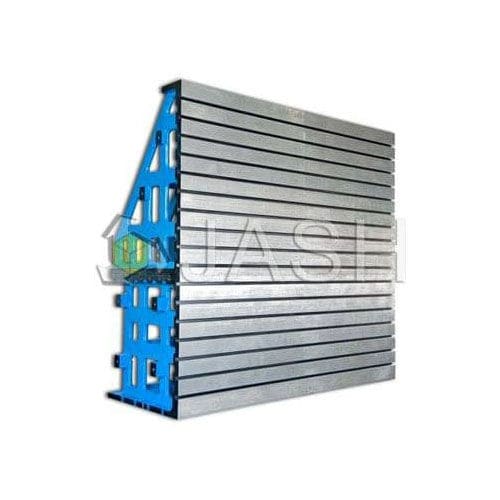

精密クランプ

鋳鉄製大型サイズ縦型

JASH Lサイズ C.I. アングルプレート（個別/積み重ね）は、レイアウト、ツーリング、機械加工のための垂直位置での作業をクランプおよび保持するための実用的な手段を提供します。 アングルプレートは、検査用の垂直基準としても使用されます。 異なるサイズのアングルプレートは、工作機械のフライス加工、穴あけ加工、ボーリング加工に理想的な治具を作ります。 顕著な特徴は、 IS: 210のグレードFG 220（GG20/FT20/30-Aに相当）に適合する近粒の平鋳鉄から作られています。 また、リクエストに応じて、より高いグレードを提供します. 内部応力を緩和するために、鋳造応力を緩和します。 これらのアングルプレートは、さまざまなサイズと構成で提供されています。 これらは、単一または包括的なアプリケーションのために単一または組み合わせて使用することができる2つのセクションで作ることができます。 カスタマイズされ、積載要件に従って特別に設計されています。 垂直作業面は、DIN 875に従って、テーブル面と垂直作業面の間に平坦性と垂直性を有する機械加工仕上げです。 通常サイズの機械加工クランプタイプのTスロットが付属しています 22,28,36 若しくは 42 ISに確認ミリメートル: 2013, 長さに沿ってH12 公差を有します (水平). 高さに沿ったTスロット (垂直とより良い許容差を持つも追加料金にてリクエストに応じて提供することができます。)
