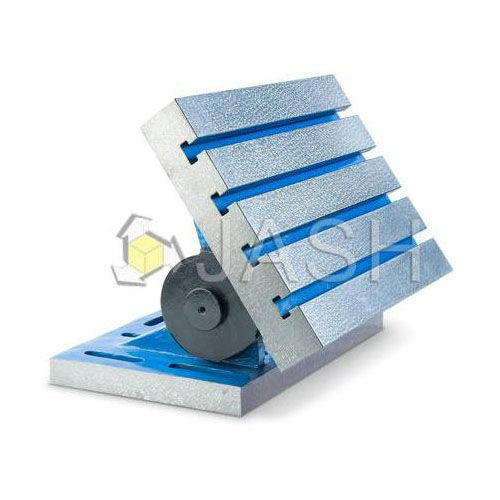

クランプ用ブラケット

調整可能鋳鉄製溝付

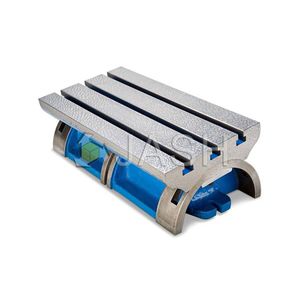

これらの調整可能な回転角度プレートを使用すると、作業を任意の角度で迅速かつ正確に設定できます。 0 ～ 90° の設定で目盛り付けされており、手動で簡単に調整でき、2つのロッキングナットを使用して調整位置にロックできます。 設定の目的のために、少なくとも1 度を読む度スケールがボス自体に付けられます。 これにより、設定の精度が向上します。 旋回角度プレート内の旋回面は、固体から機械加工されたTスロットが設けられています。 他の面は、機械テーブル上の角度板をクランプするための鋳造コアスロットとして設けられています. 顕著な特徴は、 IS 210のグレードFG 220（GG20 / FT20 / 30-Aに相当）に適合する近粒の平鋳鉄から作られています。 また、リクエストに応じて、より高いグレードを提供します. 鋳造応力を緩和し、内部応力を緩和します。 作業面は 300 mm 当たり 0.015 mm 以内で平坦で、正方形で平行な 2 つの極端な位置で 300 mm 当たり + /-0.05 mm 以内です。 300ミリメートルあたり@@ 0.05ミリメートルと300ミリメートルの Tスロットあたり0.05ミリメートルあたり300ミリメートルあたり0.05ミリメートルに平行なエッジは、 表に示すように、サイズが提供されています。
