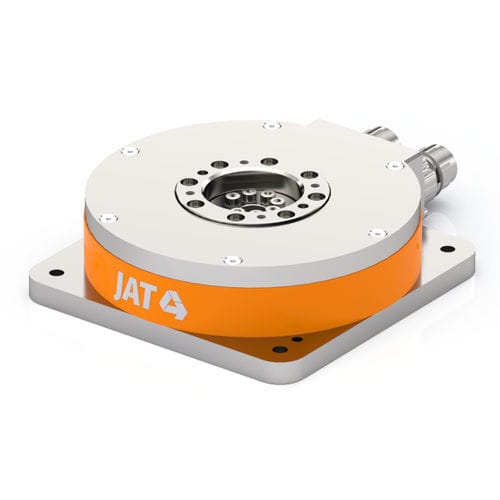

モジュール式円テーブル HRT-105 series

コンパクトサーボドライブダイレクトドライブ

モジュール式回転テーブルシステムのポートフォリオのHRT-105回転テーブルは、接続可能な完全なユニットとして設計されています。 回転テーブルには、サーボモーターやアンプなど、正確に一致した駆動部品が含まれています。 回転テーブルは、直接駆動としてのトルクモータ、転がり軸受、増分測定システムを標準として統合しています。 固定されたセンター開口部は、パイプを導通するために使用することができ、設置を容易にする。 さまざまなフィールドバスインターフェースやケーブル長など、さまざまなオプションが用意されています。 一般データ： ✓ コンパクト設計 ✓ ダイレクトドライブとしてのトルクモーター ✓ 内蔵インクリメンタルエンコーダ（オプションの正弦/余弦、絶対） ✓ オプション：各種ベアリング、保持ブレーキ、各種ケーブルコンセント、長さ ✓ サーボアンプを含む完全なシステムとして利用可能フィールドバスインターフェイス 技術データ: ✓ Max. DCリンク電圧 325 VDC ✓ 最大6,6 Nm ✓ 定格トルク 1,6 Nm ✓ ±0,3 アークセックの繰り返し性
