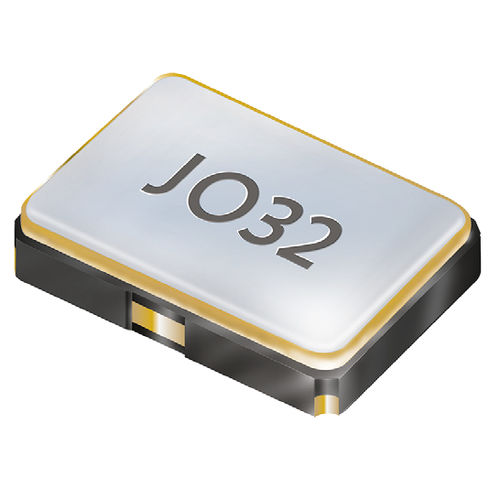

クリスタルオシレーター JO32

電気機械式SMD工業用

発振器 JO32 - 1.8 V ~ 3.3 V - ストップ機能付きSMD発振器 - 3.2 x 2.5 mm - LVCMOS/HCMOS対応出力 - 可変電源電圧 1.8 V ~ 3.3 V - 非常に低い現在の消費 - シームシールされたセラミック/金属パッケージ 周波数範囲 1.0 ~ 50.0 MHz (15 pF max.) 全周波数安定度* ± 25 ppm ~ ± 100 ppm (表 1) 現在の消費量は、表2を参照してください。 電源電圧 VDC 1.8 V -10 % ~ 3.3 V +10 % 可変 動作温度 -10°C ～ +70°C ～ -40°C ～ +125 °C (表 1) 貯蔵 -55 °C ~ +125 °C 出力立ち上がり・立ち下がり時間 6ns max.(1.8V) / 5ns max.(≥ 2.5V) 最大負荷15 pF 最大電流4 mA ローレベル max. 0.4 V ハイレベル最小DC - 0.4V 出力イネーブル時間 max.5ms 出力ディセーブル時間 max.200 ns 起動時間 max.5 ms (t0 は VDC > 1.8V のとき) スタンバイ機能停止 待機電流 max.10uA (T1) / 20μA (T2, T3) 位相ジッタ 12 kHz ~ 20.0 MHz < 1.0 ps RMS 対称性（0.5 x VDC） 45% ～ 55% max.(参考値 +25 °C)
